Na internetu jsem se inspiroval podobným řešením, ale nakonec vyhrál vlastní návrh držáku a z Ebay ložiska s U drážkou (pravda kvalita ložisek nic moc).

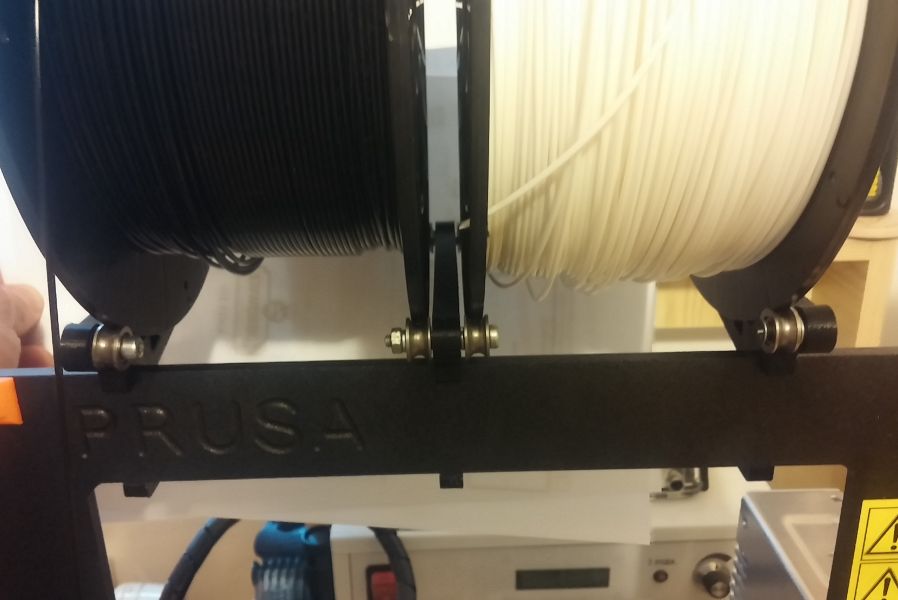

Držák je určen pro cívky o průměru 20cm, při šířce cívky 9cm se na tiskárnu vejdou 2 vedle sebe. Ideální pro vícebarevný tisk. Hlavně jde cívky jednoduše sejmout a vyměnit, lépe jak u originálního řešení.

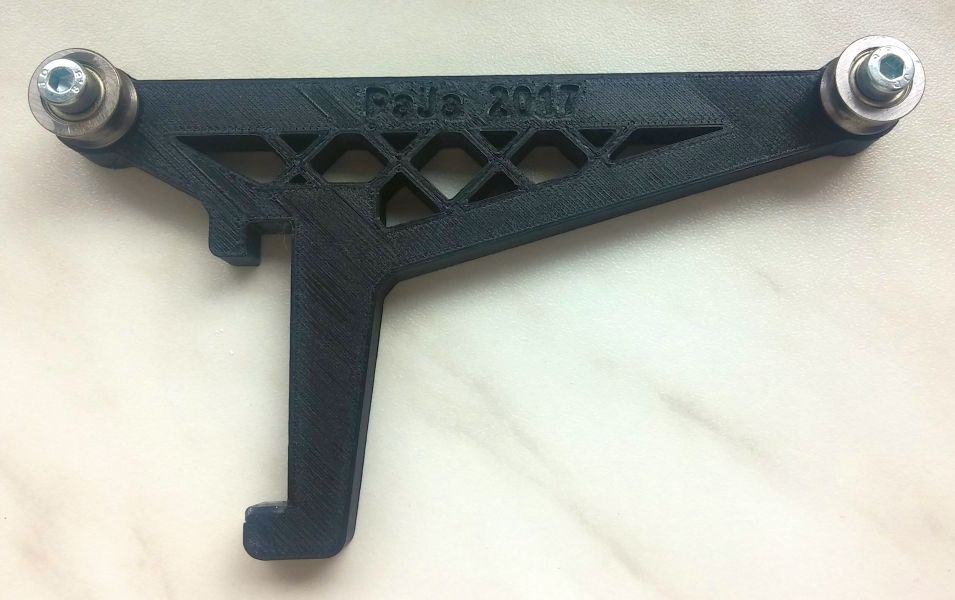

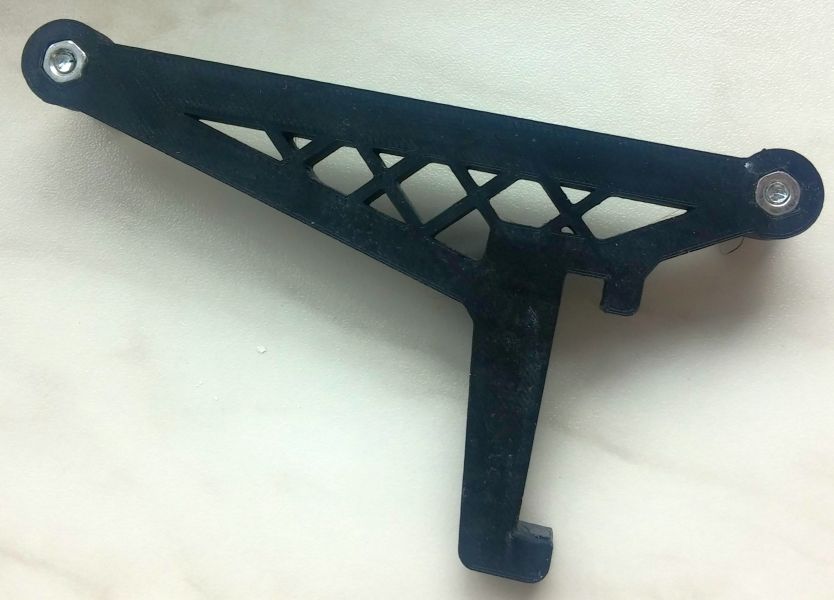

Rozměry držáku jsou 8x130x70mm. A pro uchycení ložisek je v nich otvor o průměru 4mm a v krajních (levá/pravá) i díra pro matku M4.

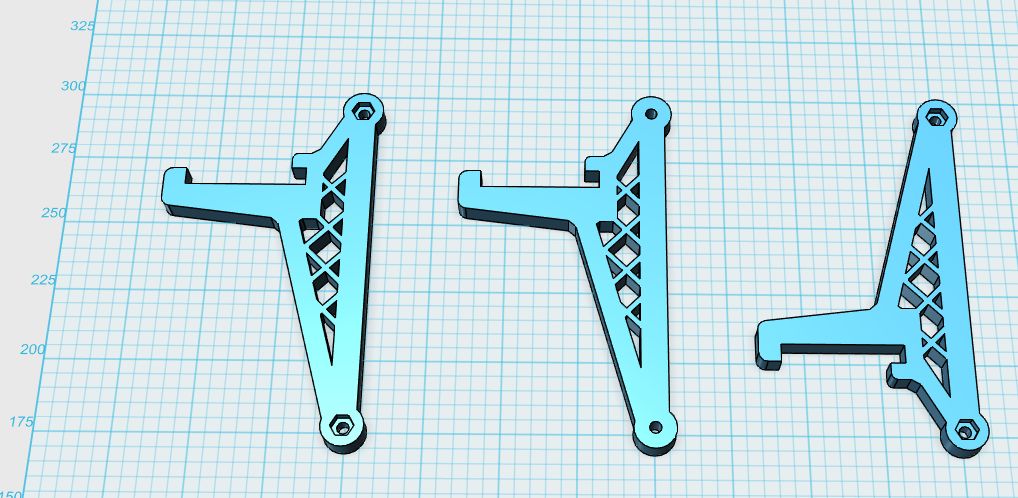

Návrh jsem dělal v Autodesk 123D design. Tisk černý ABS s 50% výplní.
Ložiska: 10pcs 4*13*7MM 624UU HCS U Groove Guide Pulley Rail Ball Bearings Wheel
