Návod na toto běžící světlo vyšel v A-Radiu (PE 1/2001), jeho autorem je Zdeněk Hájek.

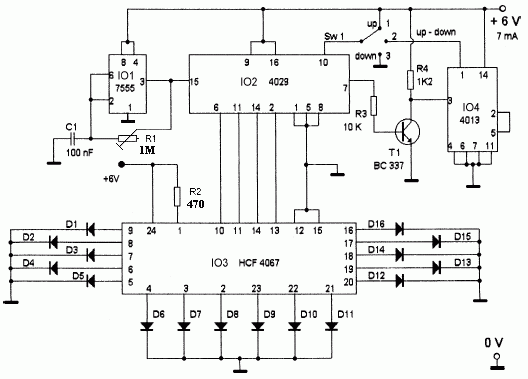

Běžící světlo je napájeno napětím 6V a ze zdroje odebírá minimum proudu, protože při jeho chodu svítí vždy pouze jedna LED dioda. Přepínačem SW1 (postačí kousek drátku) lze nastavit chod běžícího světla (Up - nahoru, Up-down - tam a zpět, Down - dolu). V návodu jsem udělal jen dvě malé úpravy, a to : Hodnotu odporu R2 jsem změnil na 470 (původně 2k7). Velikostí tohoto odporu regulujeme svítivost všech LED diod. Další změna spočívá v nahrazení odporu R1 (120k), trimrem o hodnotě 1M. Tímto trimrem nastavujeme rychlost běhu LED diod.
V zapojení může být i 10 LED, stačí spojit vývod 9 - IO2 se zemí.
V mém návrhu DPS je pro každou LED jeden pájecí bod, protože LED jsou umístěny odděleně na panelu a s deskou ovládání jsou propojeny 17-ti dráty (16 - pro diody, 1 - pro společnou zem).

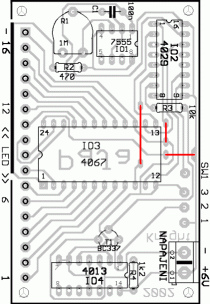

Zde je návrh plošného spoje o rozměrech 47 x 76 mm.

Seznam použitých součástek : R1 - 1M (PT10H) - trimr-naležato R2 - 470 R3 - 10k R4 - 1k2 C1 - 100n T1 - BC 337 IO1 - 7555 (+ patice 8pin) IO2 - 4029 (+ patice 16pin) IO3 - 4067 (+ patice 24pin) IO4 - 4013 (+ patice 14pin) D1-D16 - LED 10mm - červená (nebo jiné) SW1 - 3-polohový přepínač svorkovnice - ARK 500/2 vypínač drátová propojka (most) - kousek drátku - 3x

---
