Toto dálkové ovládání jsem zkonstruoval pro účely dálkového pojezdu výtahu při jeho montáži. Výstup přijímače je však řešen pomocí 4 relé, takže jej lze použít téměř na cokoli.
Jádrem celého dálkového ovládání jsou obvody pro dálkové ovládání MC145026 (vysílač) a MC145027 (přijímač). Samotný přenos informací obstarávají moduly TX-SAW433 a RX-BC-NBK433, které jsou továrně naladěné a pracují spolehlivě na první zapojení. Jejich dosah je na volné prostranství až 1km (s použitím směrové antény údajně až 2km).
Dálkové ovládání je konstruováno jako 4-kanálové, zvládá stisk více tlačítek současně, výstupní relé jsou sepnuté pouze při stisku vysílacího tlačítka (lze předělat).
Funkci dálkového ovládání jsem testoval i v paneláku, kde však dochází vlivem železobetonové konstrukce ke snížení dosahu, ale pokud jsem se s vysílačem nepohyboval prudce, fungoval celkem spolehlivě.
Vysílač

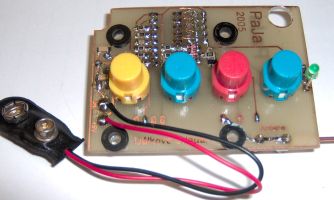

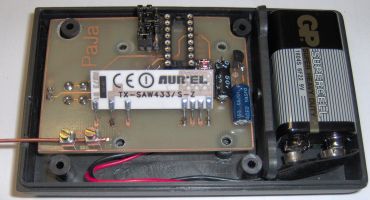

Konstrukce : Vysílač jsem osadil do krabičky U-KP20. Plošný spoj je přišroubován na 4 výčnělky uvnitř krabičky (je nutné jej podložit 3mm distančkama). Předem je ale nutné vyvrtat otvory pro tlačítka a LED. I když je krabička konstruována pro 9V baterii, tak se mě podařilo do prototypu vtěsnat 2 tužkové baterie AA i s pouzdrem. Jinak je vhodnější použít baterie typu AAA. Pro přichycení antény jsem využil vnitřek z rozkuchané svorkovnice (kostka s dírou a šroubkem), který jsem připájel do plošňáku. Toto je vhodné zejména při experimentování s délkou antény, taky usnadňuje její výměnu. Většina součástek je SMD, proto doporučuji použít mikropájku se špičatým hrotem.
Spotřeba : při napájení 3V (2 mikrotužkové AAA baterie)
V klidu je odběr skutečně minimální asi 300nA (podle Datasheetu MC145026, běžným multimetrem nejde změřit)
Při stisku 1 tlačítka - 7mA
Při stisku 4 tlačítek - 6mA
Problémy při konstrukci : Pro první odzkoušení jsem použil antény dlouhé 20cm (drát o průměru 1,5mm), dálkové ovládání fungovalo perfektně (testováno v domě). Potom jsem antény zkrátil na 17cm (jak uvádí v obdobných návodech na DO) a nastaly problémy, záleželo jak (do které ruky) jsem vysílač uchopil ... Pak jsem se vrátil zpět k 20cm anténám a vše bylo OK. Nakonec jsem použil antény ze starého autíčka na DO (tenký drátek s očkem na konci).
Prototyp byl napájený 9V baterii a následně stabilizován na 5V pomocí 78L05. Baterie však vydržela pouze týden, pak už byla na odpis, protože vysílač "žral" několik desítek mA. Při zkoumání a proměřování jsem nakonec dal stabilizátor pryč a připojil jen 2 AAA baterie, odběr skočil blízko nule (asi 300nA - podle datasheetu).
Vysílač je možno napájet i přímo z 9V baterie, ale já jsem volil jistější 3V. Což je také spodní mez při které vysílač pracuje, proto nedoporučuji používat dobíjecí baterie, které mají napětí 1,2V. I když vysílač ještě pracoval i při 2,5V (zkoušel jsem to jen na stole).
Vysílač 08: Zapojení novější verze je prakticky stejné, jen jsem použil jiné tlačítka a orig. anténu pro 433,92MHz. Proto je navržený nový plošný spoj. Tlačítka pasují svoji výškou perfektně do krabičky, takže není potřeba DPS podkládat distančkama. Tyto tlačítka jsem zvolil také proto, že jsem chtěl udělat vysílač prachotěsný. Takže přes tlačítka je přelepená průhledná a pružná fólie (ve zdravotnictví se používá k přelepení infuzí přes kůži) a teprve na tom je oboustrannou páskou přilepen zalaminovaný štítek s otvory pro tlačítka. Orig. anténu pro 433,92MHz jsem sehnal na www.flajzar.cz za 49kč (což je zlomek oproti ostatním obchodům).
Nakonec jsem, spíše tak pro zvýšení bezpečnosti, přidal na bok vypínač přerušující přívod napájení k baterii. Kdyby se náhodou zasekly tlačítka.

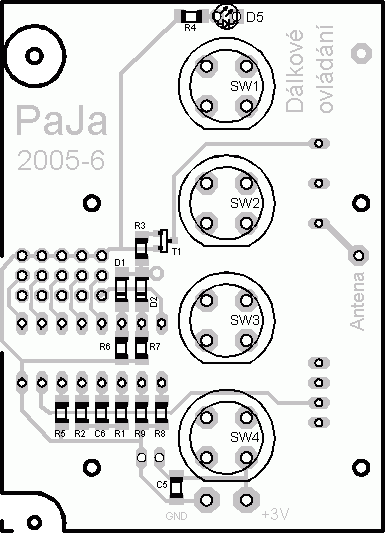

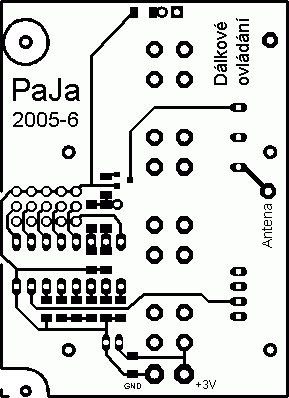

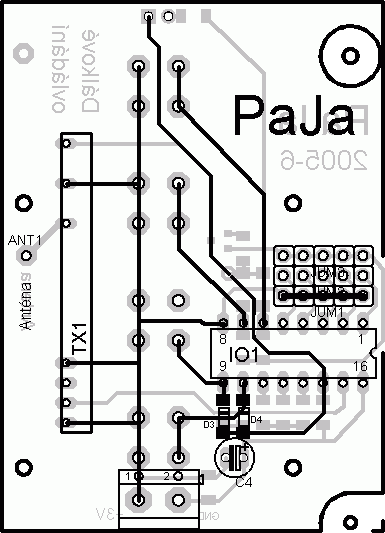

Zde je návrh plošného spoje o rozměrech 49 x 68 mm.

|

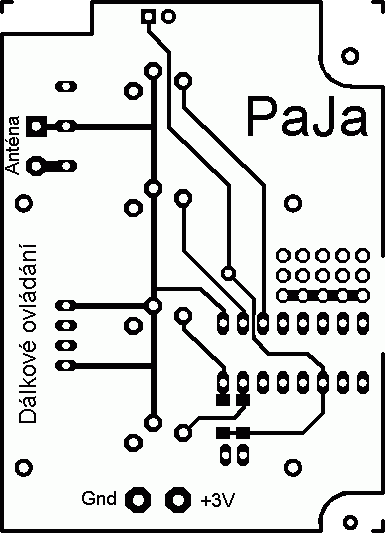

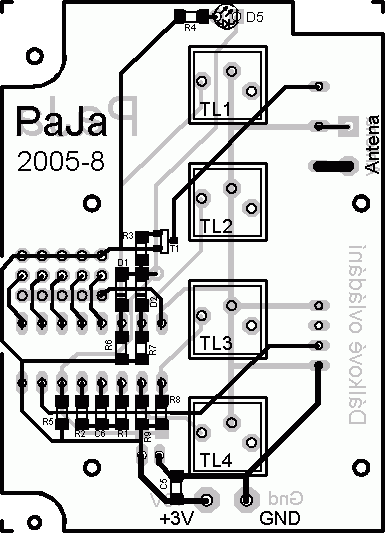

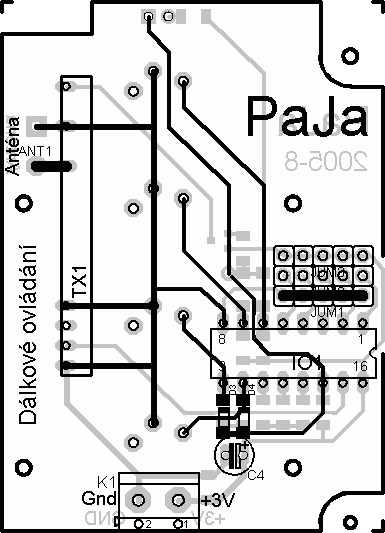

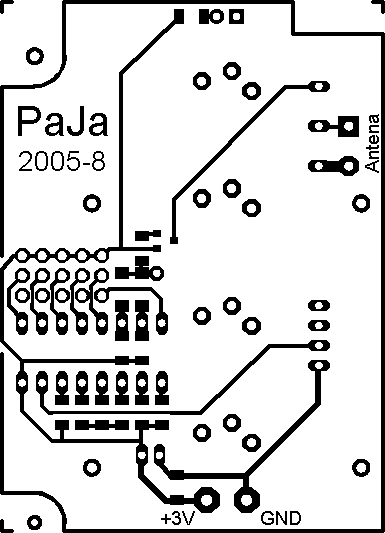

Zde je návrh plošného spoje vysílače 08 o rozměrech 49 x 68 mm.

|
Seznam použitých součástek pro Vysílač:
Anténa - drát o průměru 1,5-2mm asi 17cm nebo anténa na 433,92MHz R1,R5-R9 - 100k SMD vel. 1206 R2 - 47k SMD vel. 1206 R3 - 10k SMD vel. 1206 R4 - 220 SMD vel. 1206 C4 - 22M C5 - 100n SMD vel. 1206 C6 - 4n7 SMD vel. 1206 D1-D4 - 1N4148 SMD D5 - LED 3mm zelená T1 - BC807 IO1 - MC145026 (+ precisní patice 16pin) TX1 - TX-SAW433 (modul vysílače od Aurelu) JUM1-JUM3- S1G5 (lámací lišta) SW1-SW4 - P-DT6 (libovolná barva) vysílač 08 : 4 tlačítka P-ST1034 K1 - ARK500/2 - svorkovnice dvojitá U-KP20 - krabička s box na baterii A306421 nebo A306914 - držák na 2 mikro tužkové baterie AAA pokud možno s vývody pro pájení 4x distančka výška 3mm, vnitřní díra 3mm (co dům dal) vysílač 08 : není třeba
Download:|
Návrh DPS a SCH - Vysílač pro Eagle (od verze 4.13). Obrázek pl. spoje TIF a GIF - Vysílač v rozlišení 300x300 DPI |

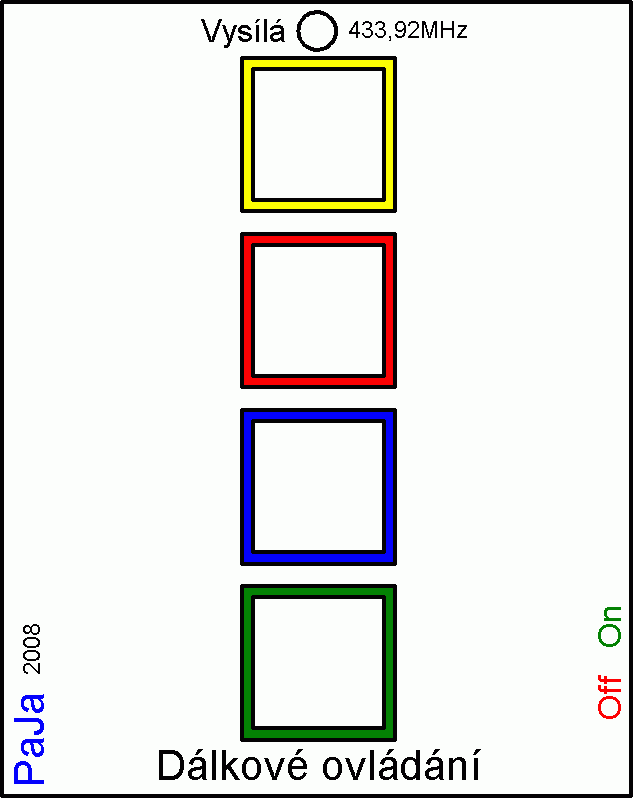

Návrh DPS a SCH - Vysílač 08 pro Eagle (od verze 4.13). Obrázek pl. spoje TIF a GIF - Vysílač 08 v rozlišení 300x300 DPI Obrázek štítku na krabičku - Vysílač 08 v rozlišení 300x300 DPI |
Přijímač

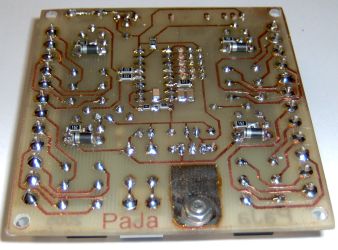

Konstrukce : Přijímač je vyrobený na oboustranné desce plošného spoje. Většina součástek je SMD, takže zde taky doporučuji mikropájku. Stabilizátor je vhodné ohnout a přišroubovat na DPS.
Spotřeba : při napájení 12V (a při použití relé na 12V - prototyp, zde jsou relé na 5V)
V klidu je odběr - 12mA
Sepnuté 1 relé - 38mA
Sepnuté 2 relé - 61mA
Sepnuté 3 relé - 84mA
Sepnuté 4 relé - 106mA
Spotřeba - přijímač 08: při napájení 12V
V klidu je odběr - 7-12mA (záleží na předchozí kombinaci sepnutých relé)
Sepnuté 1 relé - 90mA
Sepnuté 4 relé - 270mA
Problémy při konstrukci : Při koupi součástek se mě nepodařilo sehnat odpor 200k (R11+R12) a kondenzátor 20n (C6+C7), proto jsem použil 2 kusy, které ve výsledku mají požadovanou hodnotu.
Při prvních zkouškách jsem nemohl rozchodit přijímač, po několika pokusech a měřeních jsem nakonec zjistil špatné hodnoty kondenzátorů C6 a C7, oba měly 100n místo 10n. Nepozornost prodavače a moje lenost si to radši předem proměřit...

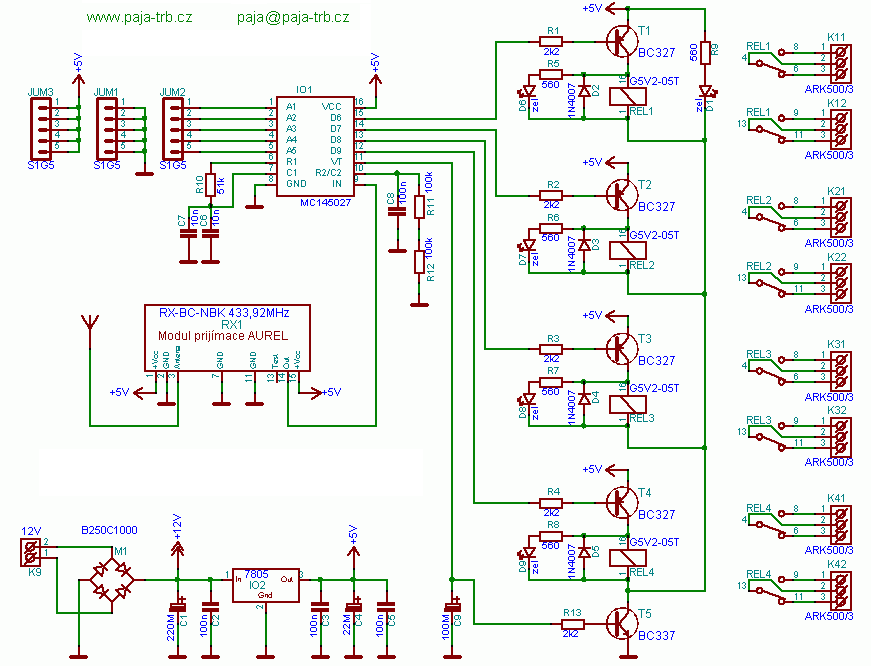

Další problém nastal, když jsem zjistil výstup pro ovládání relé je aktivní v log. 0, následovalo přidat další PNP tranzistory, abych obrátil logiku spínání. V prototypu jsem použil 12V relé, abych snížil odběr proudu. Ale to by znamenalo použít PNP tranzistor spínající další NPN, který teprve sepne relé. Použití jen jednoho PNP tranzistoru nepřicházelo v úvahu, protože při napětí na emitoru +12V chápe signál z IO +5V do báze jako log. 0 a spíná proto pořád, a v prototypu by to znamenalo překopat celkem dost cest. Proto jsem použil PNP tranzistory a relé na 5V (proto bude mnou naměřená spotřeba u původní verze odlišná).

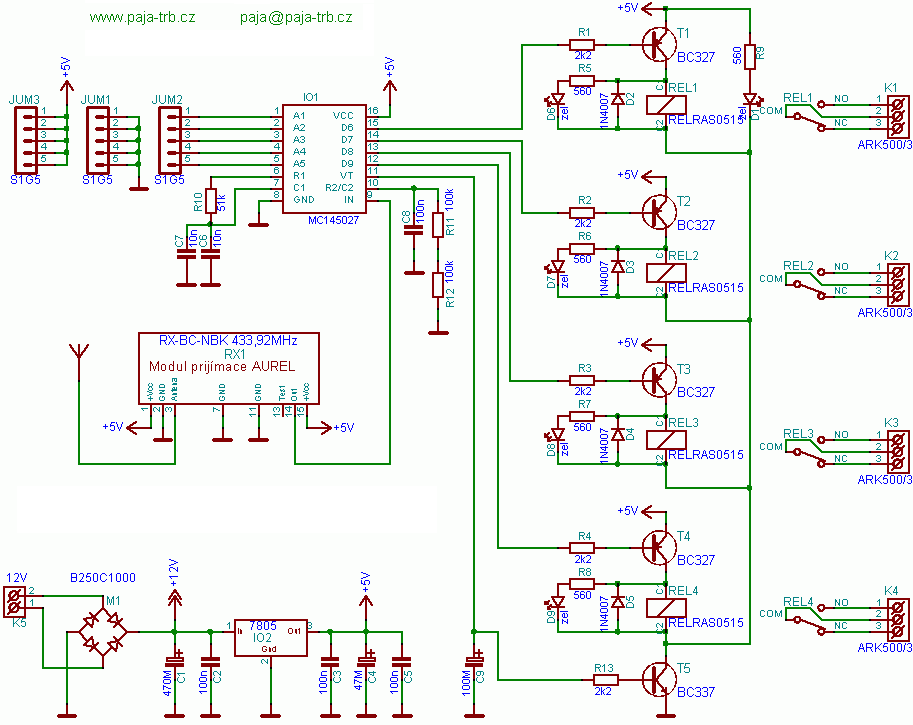

Přijímač 08 - zapojení je prakticky shodné s předchozí verzí, zde jsem použil silnější relé s pouze 1 přepínacím kontaktem. Proto je navržený nový plošný spoj. Přijímač je umístěný v krabičce KP43A (Z50), v jejíž vrchní části jsou vyvrtané díry a přelepené zalaminovaným štítkem s průhledy na LED - bezprašné provedení s optickou indikací sepnutí relé.

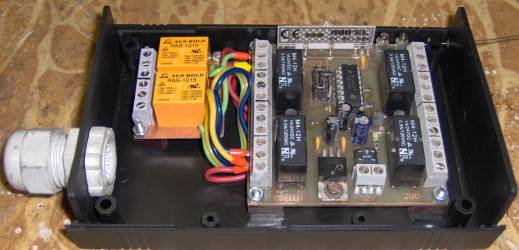

Po roce používání, a povalování v nepořádku na několika montážích poprvé částečně vypovědělo DO svou činnost. Vlivem nepozornosti se připojily výstupy relé na cívky stykače, které však odebírali při 48V asi 2A, kdežto relé je dimenzované na 1A/24V => spekly se kontakty relé. Při jejich výměně jsem raději zapájel do DPS precisní patice 16pinů (potřeba vyházet přebytečné piny), takže teď není problém relé vyměnit. Potom jsem přidal pro konkrétní účely 2 "posilovací relé" RAS, které jsou na 15A. Spínají se původními z DO. A celý přijímač DO jsem konečně umístil do krabičky KP43A (Z50) - viz. foto

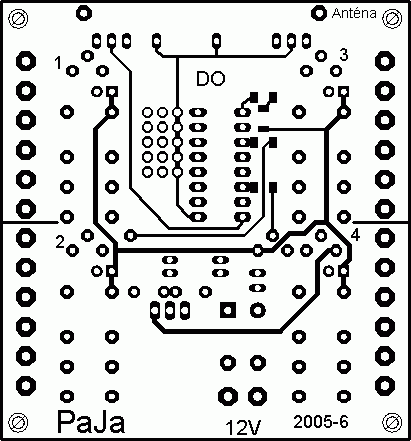

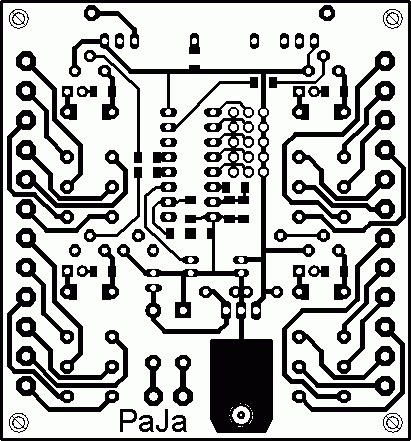

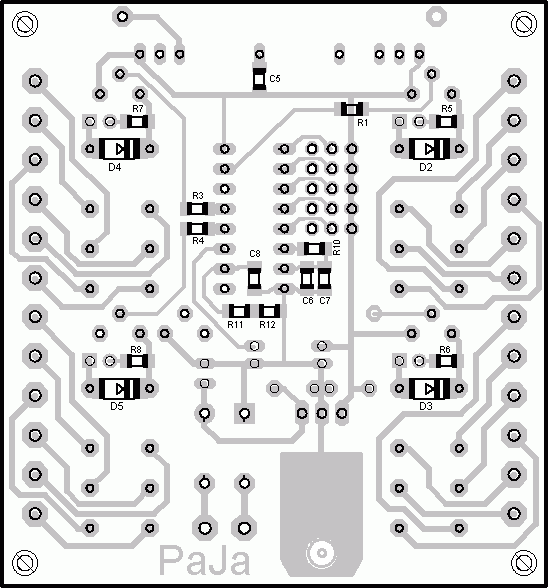

 Zde je návrh plošného spoje o rozměrech 69 x 74 mm.

|

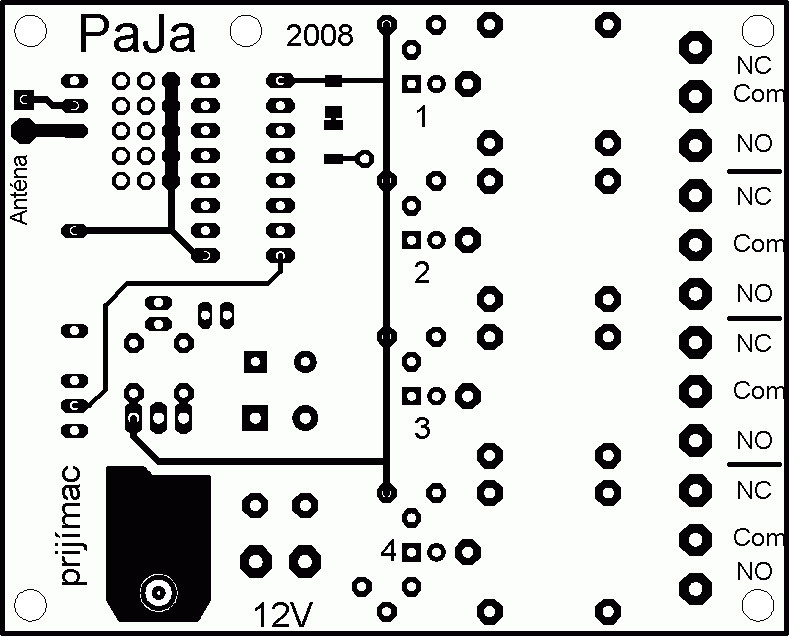

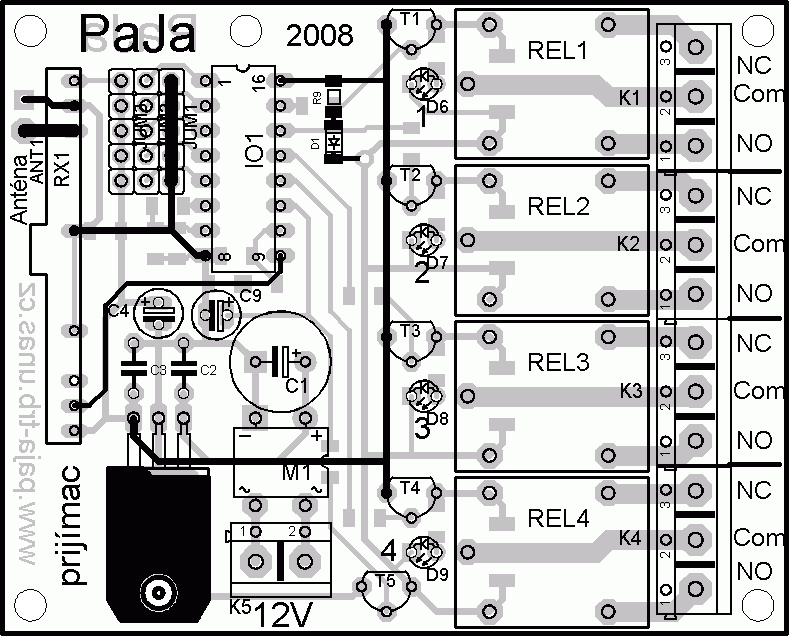

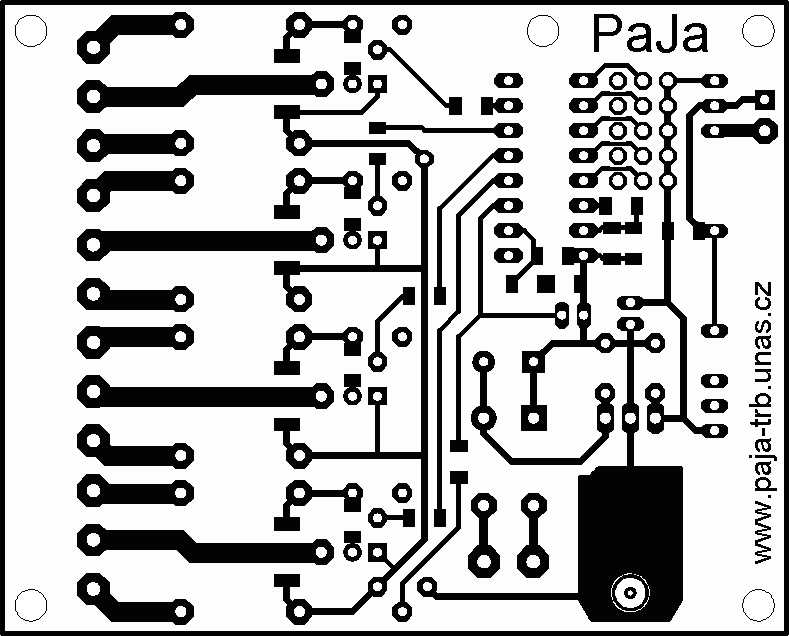

 Zde je návrh plošného spoje o rozměrech 80 x 65 mm.

|
Seznam použitých součástek pro Přijímač:
Anténa - drát o průměru 1,5-2mm asi 17cm nebo anténa na 433,92MHz R1-R4,R13- 2k2 SMD vel. 1206 R5-R9 - 560 SMD vel. 1206 R10 - 51k SMD vel. 1206 R11,R12 - 100k SMD vel. 1206 C1 - 220M C2,C3 - 100n C4 - 22M C5,C8 - 100n SMD vel. 1206 C6,C7 - 10n SMD vel. 1206 C9 - 100M D1 - LED červená SMD vel. 1206 D2-D5 - 1N4007 SMD D6-D9 - LED 3mm zelená IO1 - MC145027 (+ precisní patice 16pin) IO2 - 7805 JUM1-JUM3- S1G5 (lámací lišta) K9 - ARK500/2 K11-K42 - ARK500/3 - 8x přijímač 08 : 4x ARK500/3 M1 - B250C1000 REL1-REL4- G5V2-05T (nebo M4) (relé 5V, 2 přepínací kontakty) + precisní patice 16pin přijímač 08 : 4x RELRAS0515 RX1 - RX-BC-NBK433 (modul přijímače od Aurelu) T1-T4 - BC327 T5 - BC337
Download:|
Návrh DPS a SCH - Přijímač pro Eagle (od verze 4.13). Obrázek pl. spoje TIF a GIF - Přijímač v rozlišení 300x300 DPI |

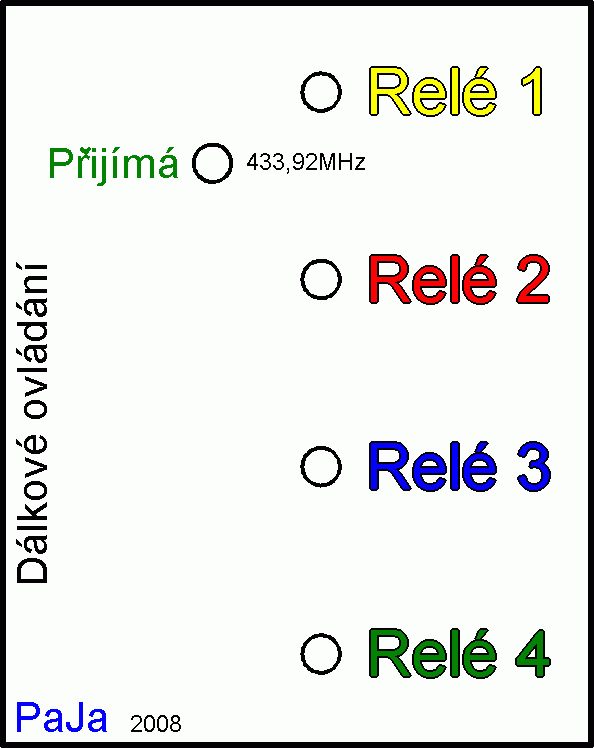

Návrh DPS a SCH - Přijímač 08 pro Eagle (od verze 4.13). Obrázek pl. spoje TIF a GIF - Přijímač 08 v rozlišení 300x300 DPI Obrázek štítku na krabičku - Přijímač 08 v rozlišení 300x300 DPI |
-
Čerpal jsem z:
- Trinární enkodér MC145026 a dekodéry MC145027 a MC145028 - A-Radio KE 1/2000
- Dálkové ovládání (dop2, dop3, dov4 až dov7) - http://sel.wz.cz
- MC145026 - Datasheet
- Katalog GM 2004
