V tomto návodu vám popíši jak si udělat jednoduchý domácí telefon s minimálními nároky. K této konstrukci budete potřebovat nějaké starší telefony s funkčnímu mikrofony a sluchátky.
Ovšem jednoduchost a použití starších telefonů, delšího vedení může mít za následek horší kvalitu hovoru ...

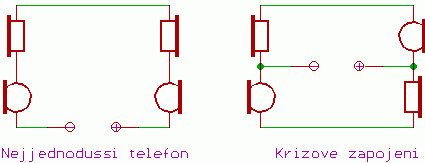

Na úplně nejjednodušší zapojení dvou telefonů stačí dvojice sluchátko-mikrofon, zdroj (asi 5V) a dva vodiče (schéma vlevo).
Toto zapojení má nevýhodu silného příposlechu ve vlastním sluchátku (volající slyší svůj hovor silněji než druhý účastník).
Silný příposlech se dá odstranit křížovým zapojením dvou telefonů (schéma vpravo).

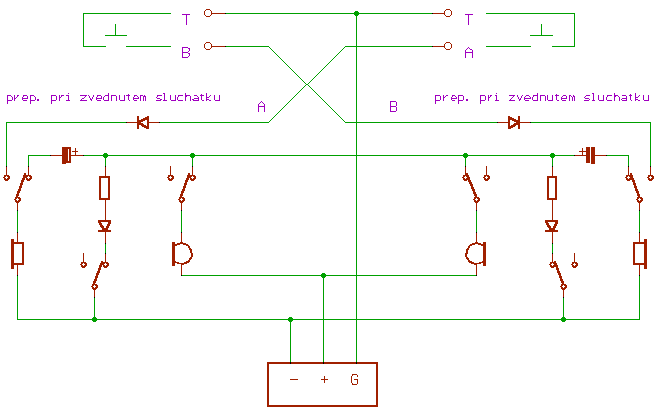

Na dalším schématu je již kompletní zapojení dvou telefonů s vyzváněním. Přepínače jsou kresleny ve vyvěšené poloze (při hovoru). Elektrolytický kondenzátor zabraňuje průchodu klidového proudu sluchátkem. Teprve při mluvení do mikrofonu vzniká střídavý proud, kondenzátor se nabíjí v rytmu měnícího proudu a ve sluchátku je slyšet zvuk.
Takovýmto způsobem (paralelně) můžeme propojit i několik stanic. Stačí je přidat potřebný počet vyzváněcích tlačítek (počet telefonů - 1).
Vyzvánění je slyšet pouze při položeném sluchátku a stlačeném vyzváněcím tlačítku do příslušné stanice. Samotný melodický generátor je umístěn ve zdroji. Jeho signál je veden do T a po stisku tlačítka prochází přes ochranou diodu sluchátkem.

Zdroj:
Klasický zdroj 5V - klidový odběr - asi 12mA, při hovoru 2 telefonů - asi 25mA až 40mA
Edit: Pro větší hlasitost je dobré napájet telefon vyšším napětím naž 5V - přepojit vodič 2 na výstup usměrňovače a filtačního kondíku. 5V nechat pouze na melodický generátor.

Melodický generátor:
Zapojení je částečně převzato z Poznáváme elektroniku : Elektronika v domácnosti od Václava Maliny.
Napájecí napětí je snížené zenerovou diodou DZ aby vyhovovalo obvodům UM66Txx i HT38xxx.
UM66Txx (napájení 1,3V až 3,3V) - jednohlasé melodie s dlouhými tóny
HT38xxx (napájení 2V až 5V) - dvouhlasé s krátkými pozvolně doznívajícími tóny
HT381xx - hrají nepřetržitě
HT3820x A - jednou přehrají melodii
HT3820x B - hrají nepřetržitě
Po stisku vyzváněcího tlačítka projde přes sluchátko záporný pól, který otevře PNP tranzistor T1. T1 pak přivede napájení pro samotný melodický obvod. I když je melodický generátor připojen trvale na napájecí napětí, do činnosti se uvádí pouze stiskem tlačítka. Trimrem P1 můžeme nastavit hlasitost vyzvánění ve sluchátku pro všechny stanice.
Každý telefon by mohl mít svůj melodický generátor se svou melodií, aby se od sebe odlišily. V tomto případě odpadá vodič 10. Výstup z melodického generátoru by se připojil přímo na společné kontakty tlačítek ve své stanici.

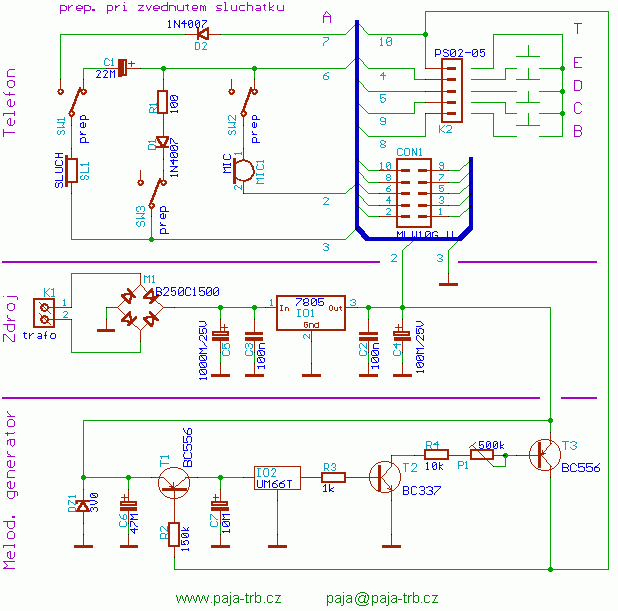

Kompletní zapojení stanice A se zdrojem a melodickým generátorem

Konstrukce:

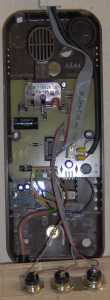

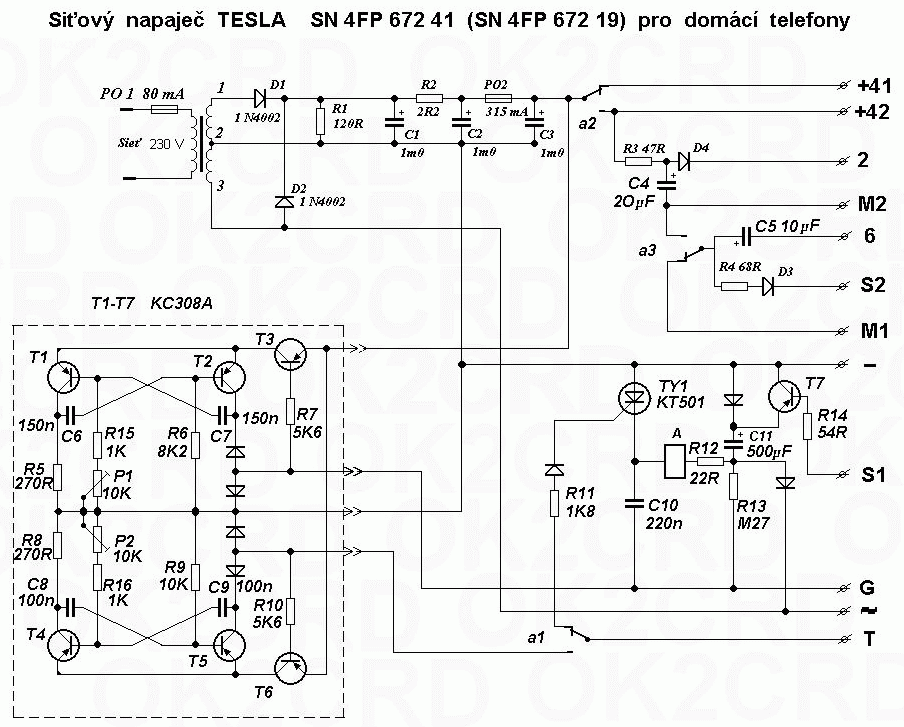

• Telefony jsem umístil do starých domácích telefonů 4FP 110 36. Tomu jsem přizpůsobil i plošný spoj. Pouze bylo potřeba přidat vyzváněcí tlačítka pro větší počet stanic, já jsem pro jistotu použil 4 tlačítka (pro 5 stanic). Jsou umístěné na krytu a připojené přes nezáměnný konektor se zámkem PFH02-05P. Vyberte si radši menší vyzváněcí tlačítka a zkontrolujte, jestli nebudou zasahovat do součástek na DPS.
• Z těchto telefonů jsem také použil původní přepínače a konektory (asi LST1315) k připojení sluchátka a mikrofonu. Jinak je můžete připojit do svorkovnice ARK 500/2 protože telefonní kábl jde strašně blbě pájet.
• Ke stabilizátoru je vhodné dát nějaký menší chladič (např. DO1A) a ohnout ho do pravého úhlu, stejně jako kondenzátor C5, protože by se nevešly na výšku do krabice telefonu.
• Stanice A obsahuje zdroj a melodický generátor pro ostatní stanice. K propojení jsem zvolil plochý 10ti žilový kabel (AWG28-10). Po nainstalování stanice stačí nacvaknout konektor PFL10 na kabel a zasunout do konektoru MLW10 na DPS telefonu.
• Ostatní stanice jsou již bez zdroje. Melodický generátor taky postačí jeden, pouze v případě požadavku na vlastní vyzváněcí melodie (rozlišení telefonů podle vyzvánění) může mít každá stanice svůj. Poté odpadá vodič 10 (na DPS přeškrábnout cestu od vývodu 10 konektoru MLW10G_V k vývodu G konektoru PSH02-05P).
• U melodického generátoru je vhodné zapájet 3 piny z precisní patice namísto IO2 a ten umístit do takovéto "patice". V případě změny melodie stačí obvod vyjmout a na jeho místo zasunout nový.
• Zkoušel jsem namontovat jednu stanici (stanici D) i do staršího telefonu pevné linky (typ 4FP 121 80). Fungovalo jen sluchátko, ale bez vyzvánění. Proto jsem musel vyměnit původní sluchátko s mikrofonem za starší typy (šuplíkové zásoby) stejné jako v ostatních stanicích, což byl pěkný problém, protože samotné sluchátko má dost malé rozměry. Klávesnice může v telefonu zůstat, pro můj účel postačili 3 tlačítka. Proto jsem přivedl na pin Y1 signál z T, na Xové 3 signály tlačítek (popis pinů je DPS původního telefonu)

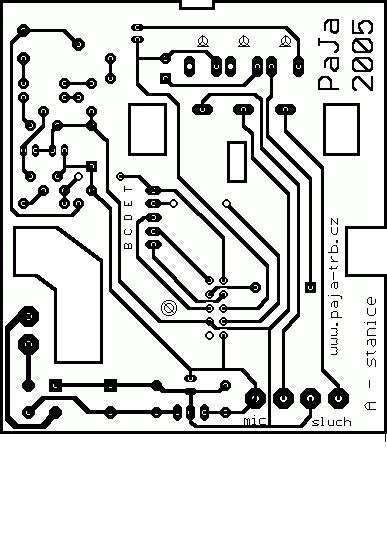

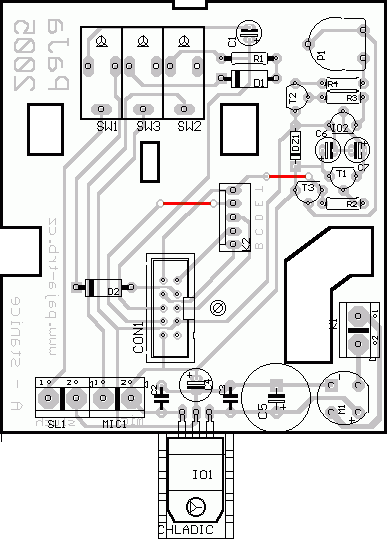

Zde je návrh plošného spoje o rozměrech 72 x 81 mm.

Seznam použitých součástek : R1 - 100 R2 - 150k R3 - 1k R4 - 10k P1 - 500k (PT10H) - trimr-naležato C1 - 22M C2,C3 - 100n C4 - 100M/25V C5 - 1000M/25V C6 - 47M C7 - 10M CON1 - MLW10G_V D1,D2 - 1N4007 DZ1 - 3V0 IO1 - 7805 + chladič DO1A IO2 - UM66T nebo HT..... M1 - B250C1500 MIC - telefonní mikrofon - do DPS konektor LST1315 nebo ARK 500/2 SL - telefonní sluchátko - do DPS konektor LST1315 nebo ARK 500/2 SW1,2,3- telefonní µ-přepínač T1,T3 - BC556 T2 - BC337 K1 - svorkovnice - ARK 500/2 K2 - konektor PSH02-05P + protikus PFH02-05P s piny vyzváněcí tlačítka - libovolný typ - počet podle stanic

---
