Funkce:
Obvod vykonává dle funkce nastavené DIP přepínači (a následného uložení nastavení do paměti) blikání externích LED.
I když je podobných blikátek nespočet, tak hlavní cíl byl pro osoby se zhoršeným sluchem optická signalizace odjištění el. zámku vchodových dveří - tomu odpovídá funkce 1 "Akce dveře".
Po prvotním naprogramování procesoru přes ISP konektor se již veškeré nastavení provádí pomocí DIP přepínačů.
Na DIPech 1-3 se nastaví funkce a na 4-6 hodnota této funkce - program si načtené hodnoty hned uloží do paměti (zůstanou i po vypnutí napájení).
DIP1 nastavitelná počáteční prodleva u akce dveře po krocích 150ms (0-7x) (akce dveře)
DIP1+3 nastavení počtu opakování stroboskopu u akce dveře (krok 2, stroboskop se bude opakovat od 0 po 14x )
DIP1+2+3 nastavení počtu opakování šipky u akce dveře (0-7x)
DIP2 nastavitelná rychlost blikání efektů na max 245ms (7*30ms) (pro všechny akce společné)
DIP3 nastavení efektu blikání LEDek DIP4-6 po správném nastavení DIP1-3 se těmito nastavuje binárně hodnota 0-7
0 Stroboskop policie 0 | 0 0 0
1 Akce_dveře 1 | 0 0 1
2 Rotace doprava 2 | 0 1 0
3 Rotace doleva 3 | 0 1 1
4 Stroboskop 4 | 1 0 0
5 Bežící tma 5 | 1 0 1
6 Knight rider 6 | 1 1 0
7 Knight rider new 7 | 1 1 1
jakákoli jiná kombinace DIPů je chybná - dlouze zapíská piezo a nic se neuloží
1. Akce dveře:
- rozsvítí LED9 (stůj) a počká nastavenou počáteční prodlevu
- pak zhasne LED9 (stůj) a rozsvítí LED10 (volno) a 2x pípne piezo
- potom stroboskop LED1-8 (počet dle nastavení DIP1+3)
- potom "šipka" doleva (počet dle nastavení DIP1+2+3)
stroboskop a šipka se neustále do nekonečna opakují
Konstrukce:

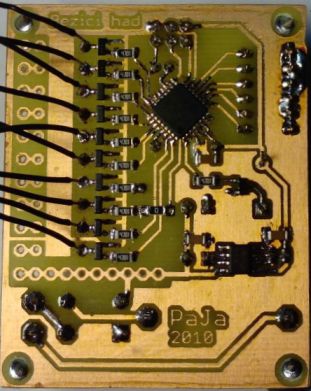

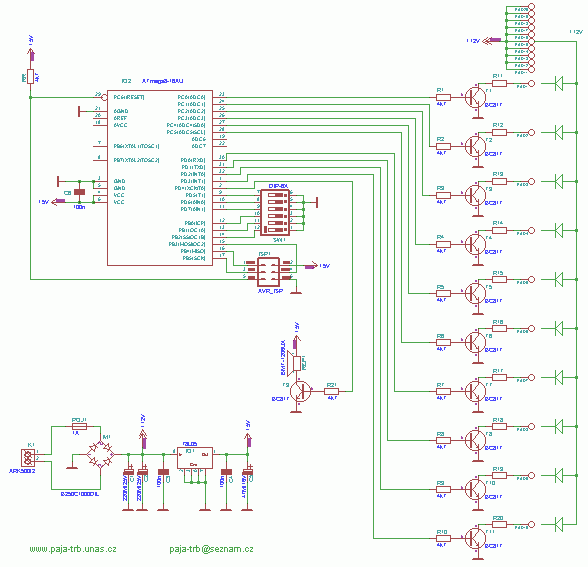

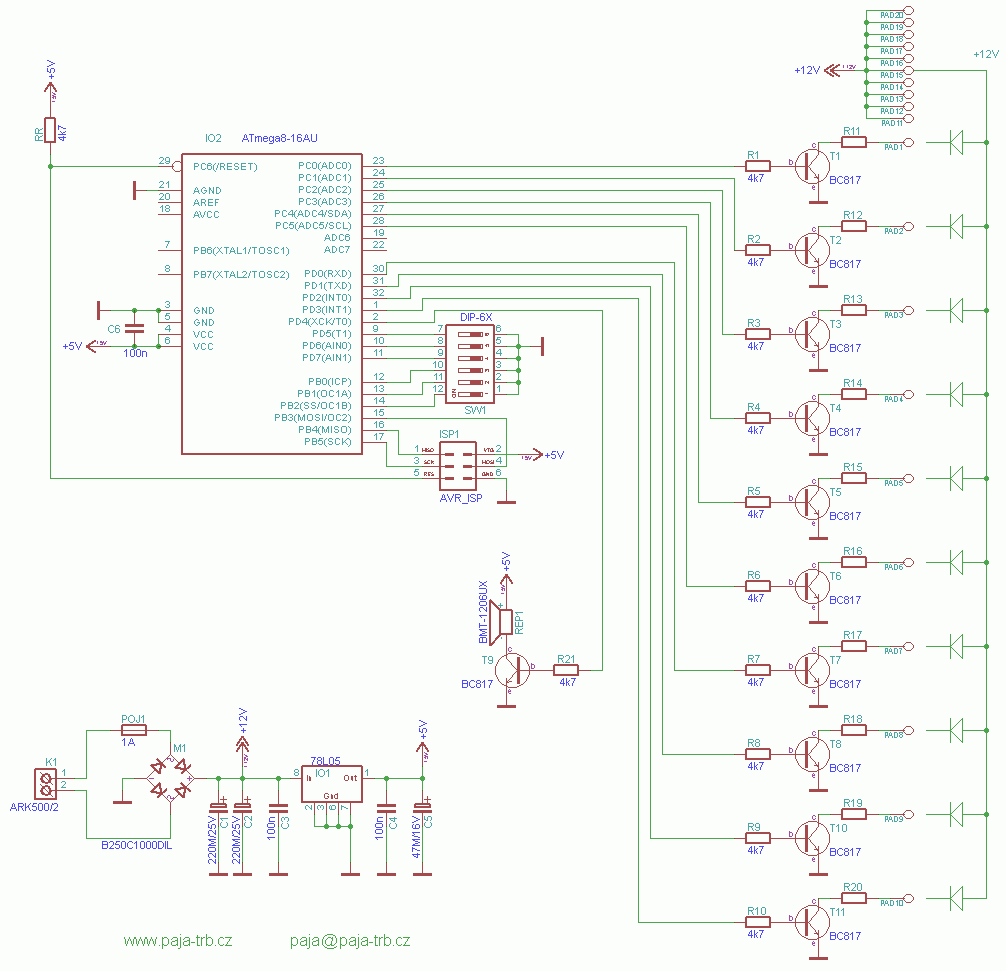

Zapojení je navržené na jednostranném pl. spoji s jednou drátovou propojkou a kombinovanou montáží součástek (klasika i SMD).
Je třeba mít alespoň nějaké zkušenosti s SMDčkama a dobrý hrot mikropájky, zvlášť při pájení procesoru.

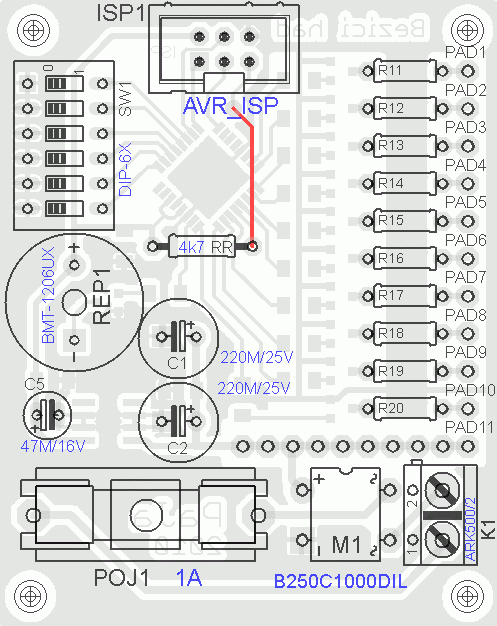

ISP konektor lze nahradit lámací lištou 2x3piny (použije se stejně jen jednou). Odpory R11-20 se osadí v případě že externí LED je potřebují,
v případě zapojení světelných pásů LED nejsou třeba (ty je již mají v sobě).
Oživení:
Po důkladné kontrole případného zkratu (hlavně mezi nožkama procesoru) se připojí obvod na reg. zdroj s proudovým omezením a zkontroluje se
odebíraný proud (max. několik mA - spíž k nule) a napětí 5V za stabilizátorem.
Pak stačí jen naprogramovat procesor a nastavit Fuses na 8MHz interní RC oscilátor (viz. konec zdrojáku programu)

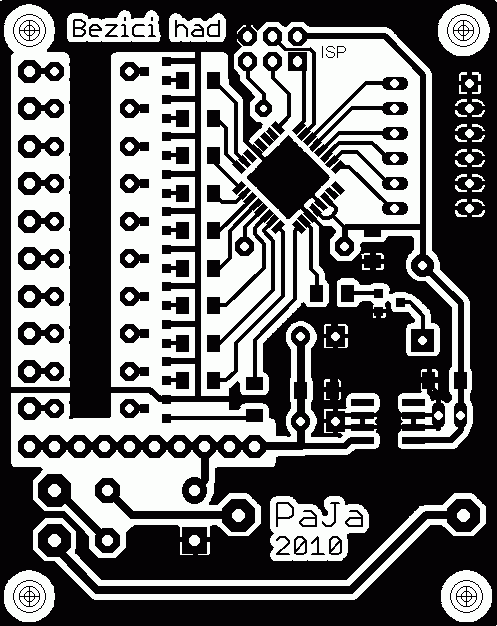

Zde je návrh plošného spoje o rozměrech 50 x 63 mm.
Program:
Program jsem se snažil okomentovat, aby byl trochu srozumitelnější.
Po inicializaci si program načte DIPy a pak skočí na nastavenou funkci (u nového programu se všechny hodnoty nastaví na 7).
Vykonává zvolenou funkci, každých 0,17s je přerušení od časovače pro načtení DIPů - jsou-li načteny nové hodnoty, uloží se do paměti a program během vykonávání
určité funkce vždy testuje zda je tato funkce ještě aktivní, jestli ne tak ji ukončí a skočí na výběr jiné funkce.
Okomentovaný výpis programu pro běžícího hada 2010 z BASCOMu
Seznam použitých součástek :
R1-R10,
R21,RR - 4k7 SMD vel. 1206
R11-R20 - ? (dle použitých externích LED a Ohmova zákona)
C1,2 - 220M/25V
C3,4,6 - 100n SMD vel. 1206
C5 - 47M/16V
T1-T11 - BC817
IO1 - 78L05 SMD (SO8)
IO2 - ATmega8L-16AU
REP1 - BMT-1206UX Piezobzučák s vnitřním generátorem 5V (3-7V, 83dB) - třeba
K1 - ARK 500/2
ISP1 - MLW6 nebo S2G3 (lámací lišta nebo)
POJ1 - pojistkové pouzdro + trubičková pojistka (dle zatížení)
M1 - B250C100DIL diodový můstek
drátová propojka (most) - kousek drátku
|
|
PaJa
