Jedná se vlastně o počítadlo jízd výtahu. Chtěl jsem monitorovat skutečný počet jízd (rozjezdů) zvlášť nahoru i dolu.
Funkce: Zobrazení je na 3 místným displeji, ale až po stisku tlačítka příslušného směru se na displeji ukáže na pár sekund počet jízd, jestliže je číslo vyšší něž 999, tak se prvně zobrazí první část (např. číslo 25 378) tj. 025. (desetiná tečka indikuje že je to první část čísla) a po chvilce naskočí zbývající část tj. 378 Toto zobrazení je záměrně, protože při rolování by se snadno přehlídlo nějaké to číslo. Zárověň to šetří počet displejů.
Zobrazování přes tlačítko je z důvodu úspory odběru proudu displejů, hlavně při napájení ze záložní baterie.
Omezení při počítání je do 999 999 nahodu a 999 999 dolu. Pak se počítá znova od nuly.
Napájení displejů jsem efektně vyřešil podle knihy Práce s mikrotontroléry ATMEL AT89C5021 (David Matoušek).

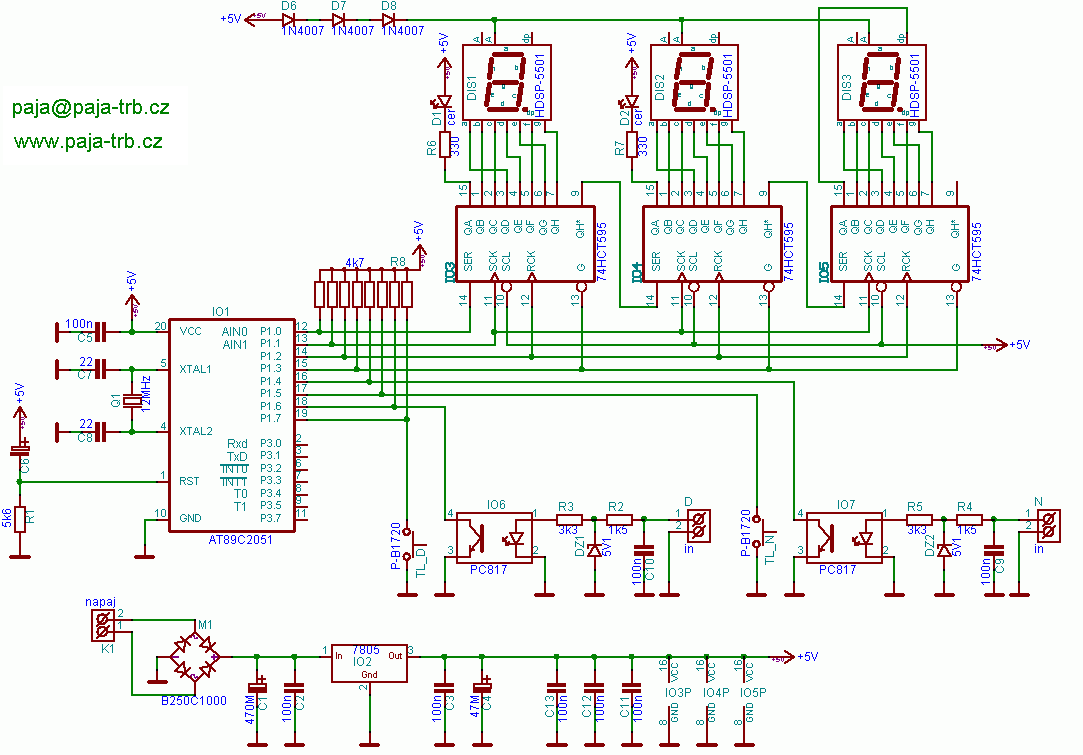

Jedná se o zobrazení přes sériovou sběrnici pmocí IO 74HCT595 (nelze použít 4094, mají malý výstupní proud). Omezení výstupního proudu pomocí odporů by bylo dost problematické (pro každý segment odpor), proto je použito snížení anodového napětí diosplejů pomocí 3ks sériově zapojených diod 1N4007.

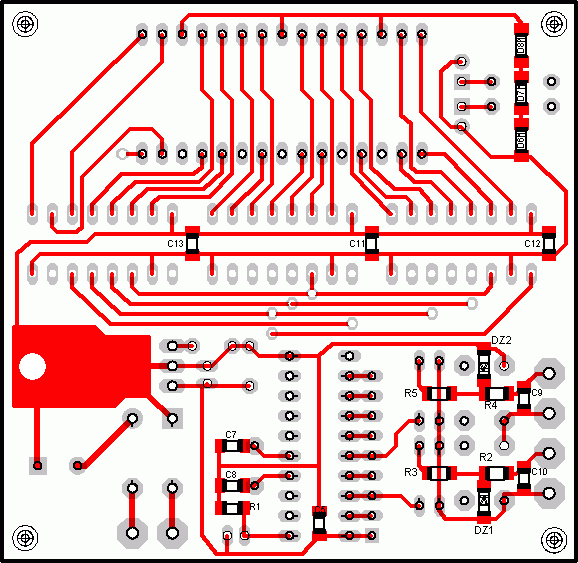

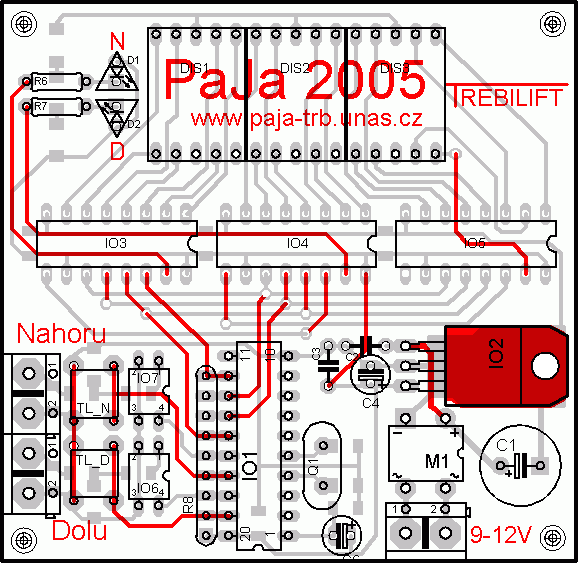

Konstrukce: návrh je na oboustaranné DPS, s použitím SMD součástek. Pod displeji je zapájena precisní patice (nebo lišta) a displeje jsou v ní vsazeny. Při pájení pozor na zapájení některých vývodů i z horní strany, hlavně IO3-5, tlačítka, stabilizátor, R6-7 a procesor (připájet k precisní patici).
Oživení: při správném zapojení a naprogramování procesoru se po zapnutí zobrazí postupně na displeji P J V a rozsvítí se šipky. Pak stačí naklikat pár jízd dolu i nahoru a po stisku tlačítka příslušného směru se zobrazí počet jízd. Celý program do procesoru 89C2051 i se zdrojovým kódem v assembleru je volně ke stáhnutí.
Oproti prototypu jsem do tohoto návrhu přidal oddělení vstupů přes optočlen a odporovou síť místo jednotlivých odporů.

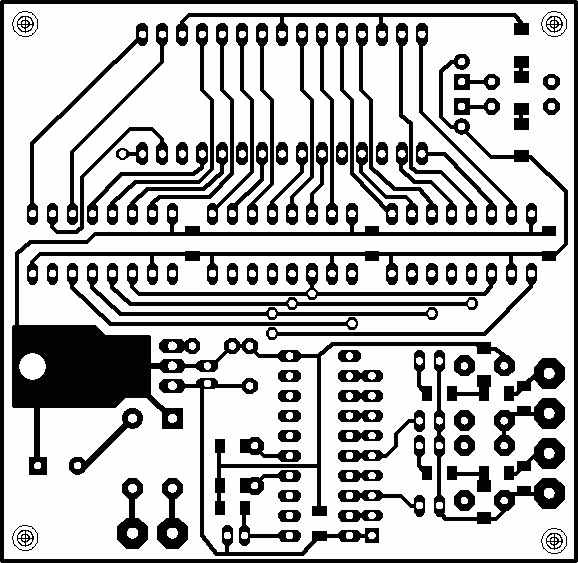

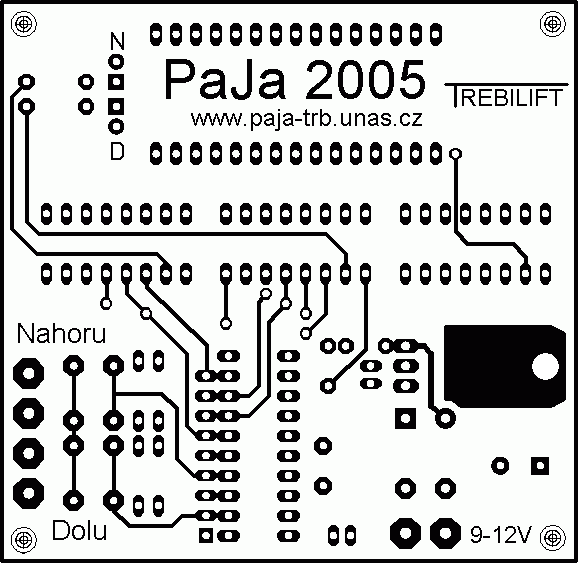

Zde je návrh plošného spoje o rozměrech 73 x 71 mm.
Seznam použitých součástek :
R1 - 5k6 SMD (vel. 1206) D1,D2 - LED červená - trojúhelník R2,R4 - 1k5 SMD (vel. 1206) D6-D8 - 1N4007 SMD R3,R5 - 3k3 SMD (vel. 1206) M1 - B250C1000 R6,7 - 330 DIS1-3 - HDSP-5501 (spol. anoda) R8 - 4k7 odporová síť DZ1,2 - 5V1/0,5W SMD C1 - 470M/25V Q1 - 12MHz C2,C3 - 100n IO1 - AT89C2051 (+ precisní patice 20pin) C4 - 47M/16V IO2 - 7805 C5 - 100n SMD (vel. 1206) IO3,4 - 74HCT595 C6 - 2M2 IO6,7 - PC817 C7,C8 - 22 SMD (vel. 1206) µtlačítko - P-B1720 C9-C13 - 100n SMD (vel. 1206) svorkovnice - ARK 500/2 - 3x
 |
 Download:Návrh DPS a SCH pro Eagle (od verze 4.13). Obrázek pl. spoje TIF a GIF v rozlišení 300x300 DPI Program do procesoru 89C2051 (asm, hex, bin) |
 |
