Semafor Toto zapojení napodobuje funkci skutečného semaforu, které jsem navrhnul na přání bratra.

Semafor jsem postavil na jednostrannou DPS o rozměrech 76 x 26 mm. Jednotlivé ukazatele (semafory) jsem umístil na samostatné plošné spoje a s ovládací deskou je propojil čtyř-žilovým kabelem. Po správném sestavení a pájení funguje semafor na první pokus po připojení baterie. Rychlost přepínání se nastavuje trimrem R3.
Funkce:

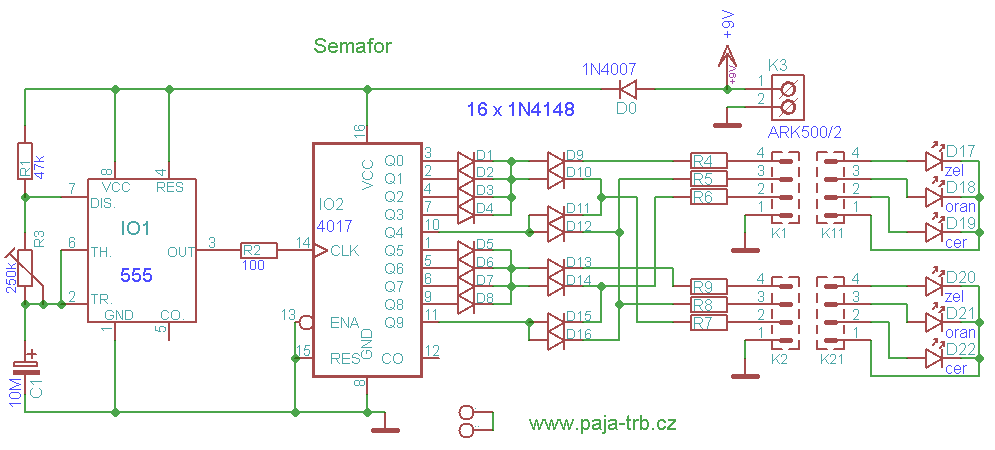

Základem obvodu je tzv. Johnsonův čítač - 4017 (IO2), který dostává impulzy od astabilního klopného obvodu tvořeného ze známého časovače 555 (IO1), trimru R3, odporu R1 a kondenzátoru C1. Z výstupu 3 IO1 je přiváděn přes odpor R2 hodinový signál do IO 2. Ten reaguje na každou náběžnou hranu z multivibrátoru postupným spínáním jednoho ze svých deseti výstupů, na kterých jsou před oddělovací diody zapojeny LED semaforu. Je-li potřeba například jen šest výstupů, spoj se sedmý s resetem (pin 15).
Pokud by se vám zdál čas mezi rozsvěcením jednotlivých LED krátký, stačí zvětšit hodnotu trimru R3 nebo kondenzátoru C1.
Dále by bylo vhodné dát před oranžové LED předřadné odpory, aby se snížil jejich svit, který připomíná červenou.
Při maximálním odporu trimru R3 = 250k, byl čas kdy svítila červená (zelená) LED asi 15 sekund, oranžová svítí čtyřikrát kratší dobu. Při minimálním odporu R3 je to asi 2 sekundy.

Do zapojení doporučuji doplnit blokovací kondenzátor 100n mezi vývody 16 a 8 IO2 (na napájení).
Jednomu konstruktérovi tohoto semaforu se vyskytl problém se zběsilým přeblikáváním LED. Problém vyřešil kondenzátor 100n připojený na pin 14 IO2 a Gnd. Tímto se eliminovali zákmity, které si IO2 nesprávně vyhodnotil jako impulsy od 555.

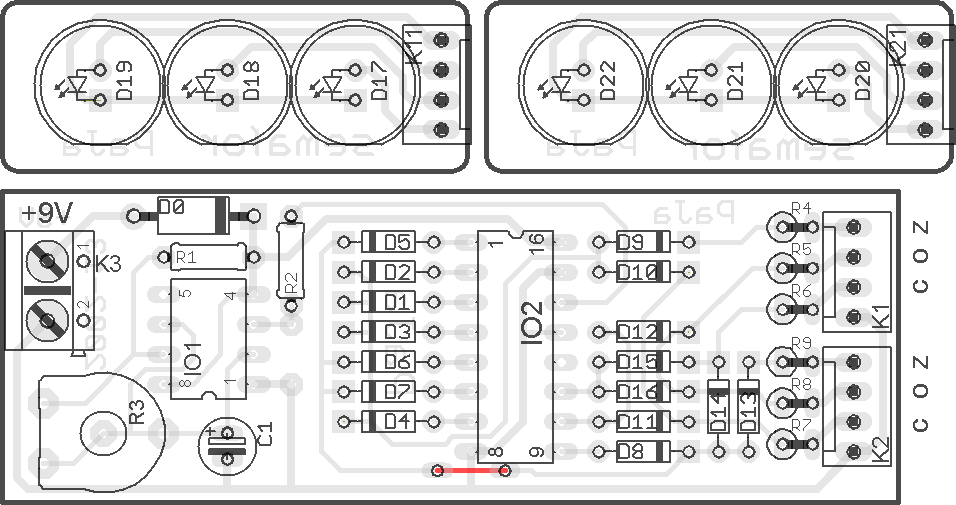

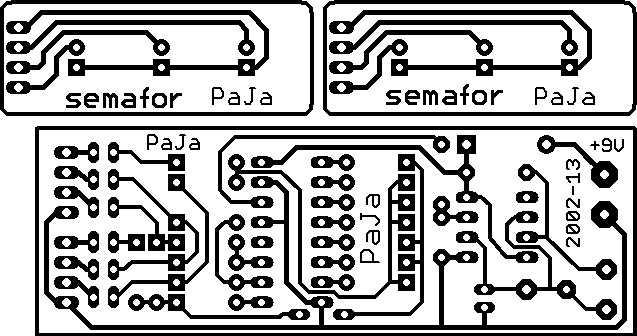

Zde je návrh plošného spoje ovládání o rozměrech 76 x 26 mm a zobrazovače 39 x 15 mm (jednoho kousku)

Seznam použitých součástek : R1 - 47k R2 - 100 R3 - trimr 250k - ležatý (PT10V) R4-R9 - dopočítat dle parametrů a svítivosti LED C1 - 10M D0 - 1N4007 D1-D16 - 1N4148 LED 8mm - červená 2x - oranžová 2x - zelená 2x IO1 - 555 IO2 - 4017 konektor na 9V baterii svorkovnice - ARK 500/2 vypínač lámací řadový konektor dvojitý

---
