PaJa - Konstrukce - Pohyblivá šipka

Autorem pohyblivé šípky je Jiří Brejník a návod vyšel v časopisu ABC (č.19/41) v roce 1997.

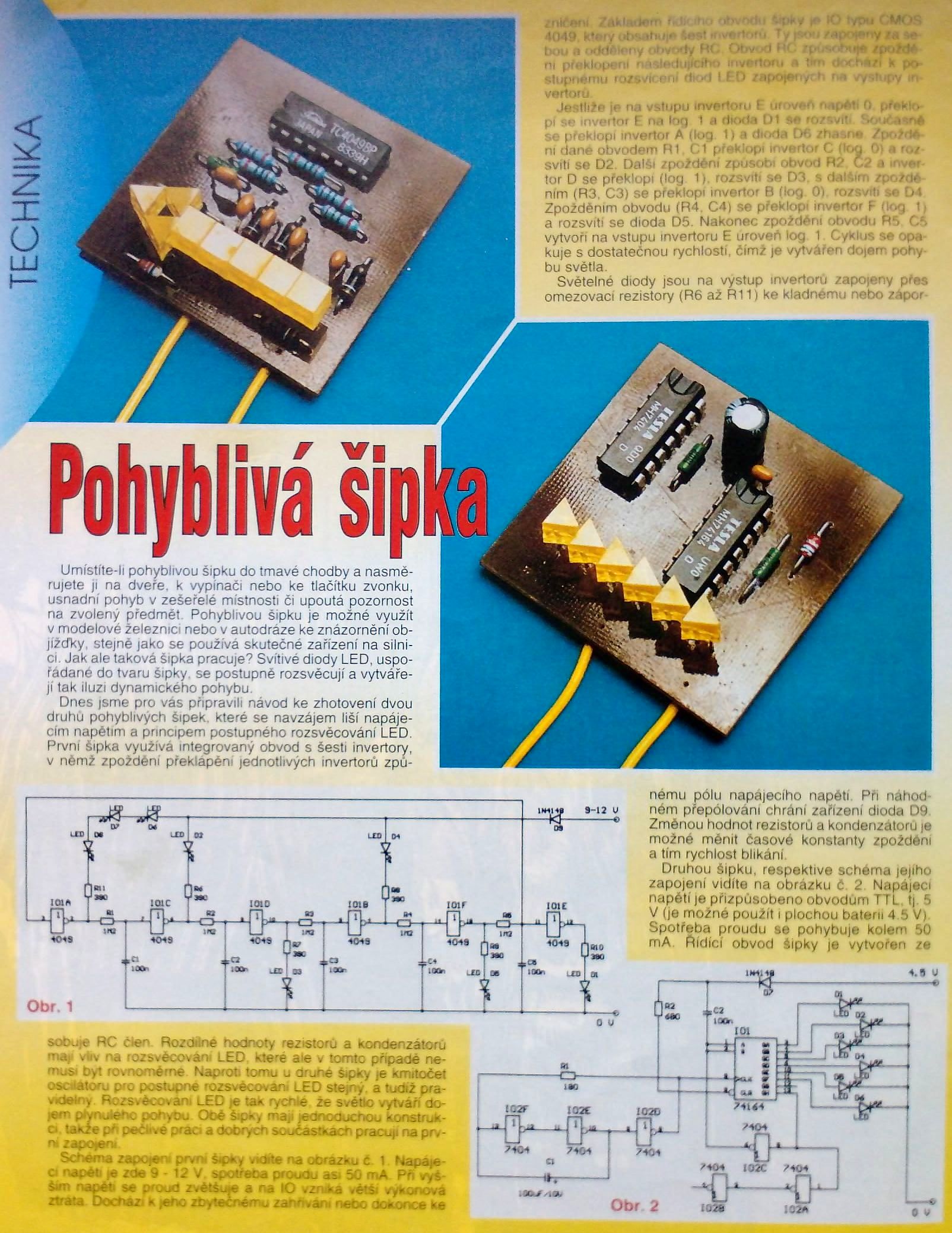

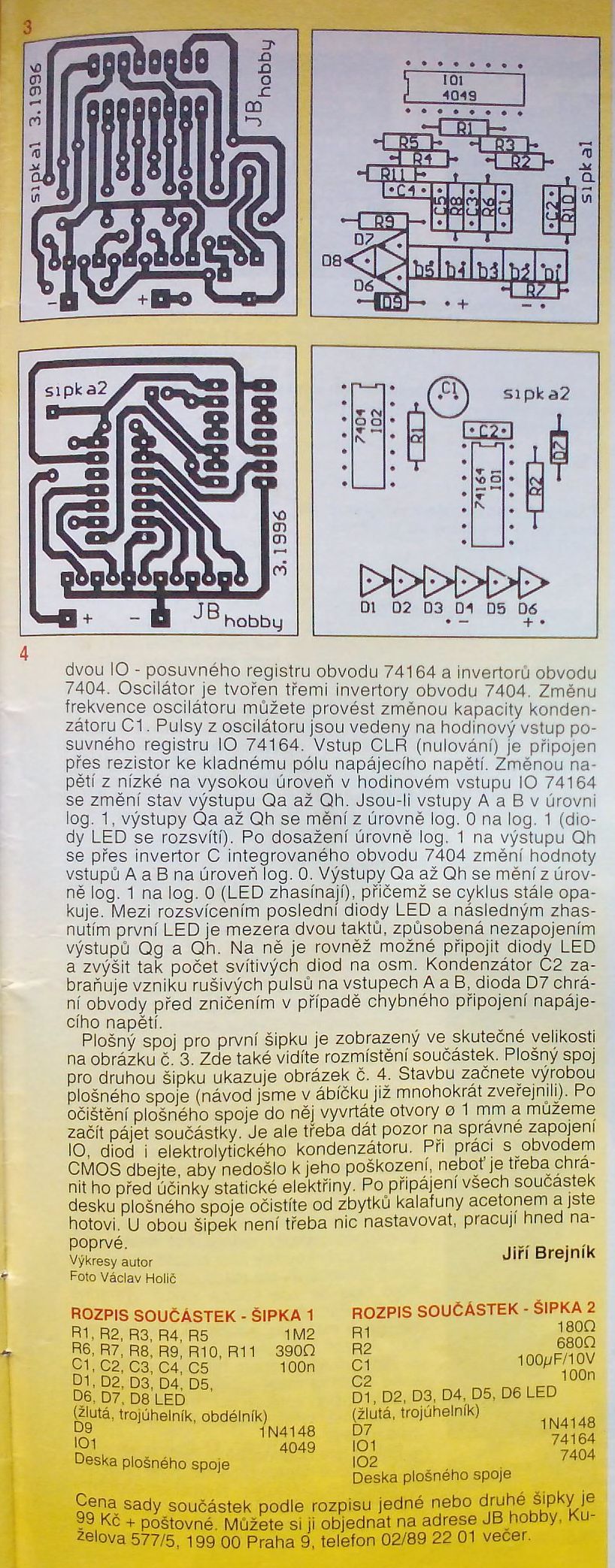

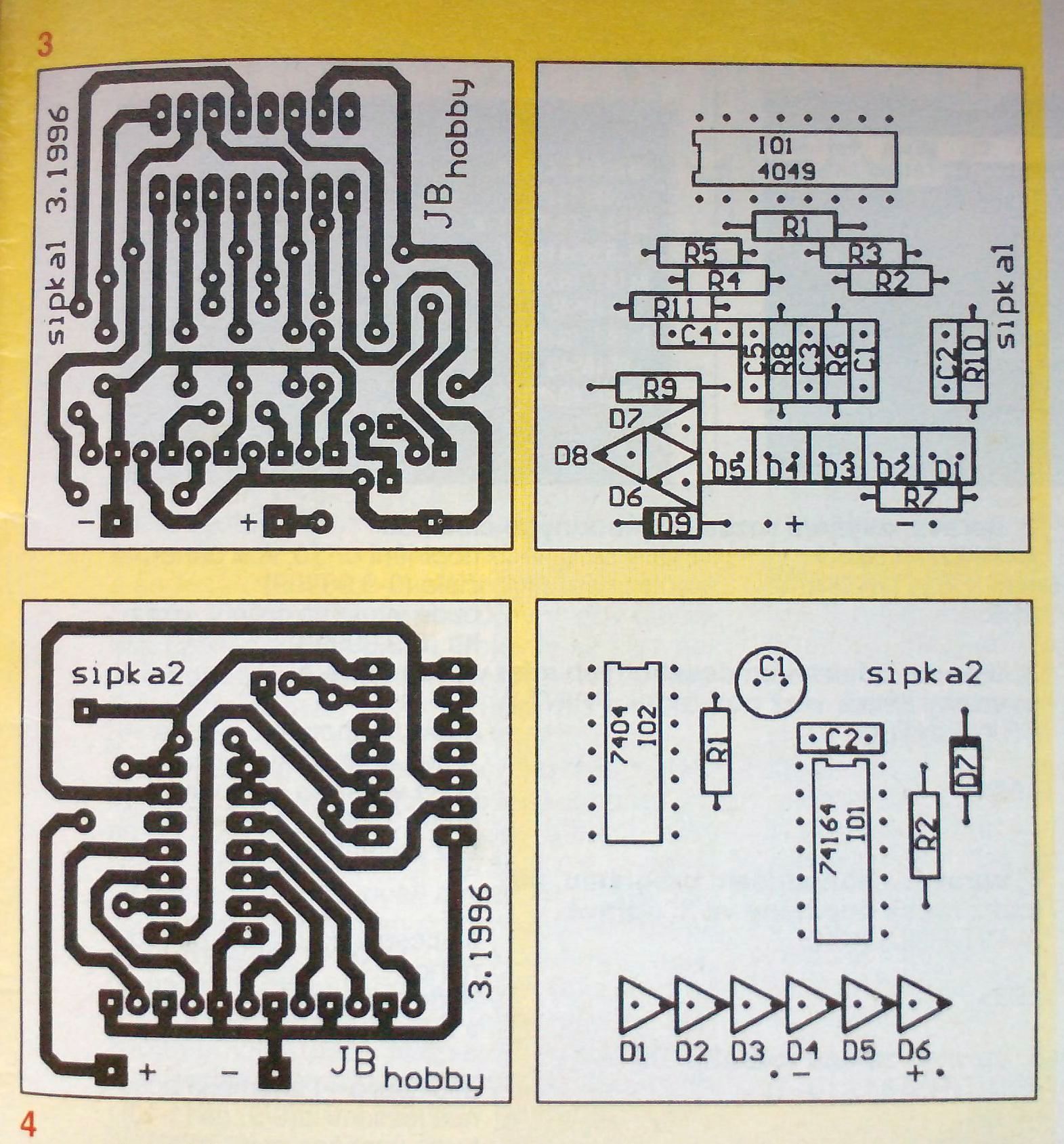

Ofocené stránky z ABC č.19/41, r.1997: Pohyblivá šipka, ABC str.18 / Pohyblivá šipka, ABC str.19 / návrh DPS
Já jsem si šipku postavil, ale nebyl jsem spokojen s rozsvěcováním jednotlivých LED diod, a nejen proto jsem se rozhodl, že zveřejním tento návod s pozměněnými hodnotami součástek a návrhem DPS z Eagle.

Stavba šipky je celkem jednoduchá, při pečlivé práci (hlavně pájení) musí fungovat na první pokus. Pozor na polaritu LED diod, delší vývod je anoda +, kratší vývod je katoda -. Nejlépe je vyzkoušet správnou polaritu na zdroji (baterce) baterce s odporem v sérii.
Když už se zmiňuji o polaritě LED, zkontrolujte si před samotnou výrobou DPS polaritu trojúhelníkových LED, na DPS je čtvercový pájecí bod katoda -, kulatý anoda +. Mě osobně se stalo, že jsem sestavil šipku podle původního návodu, kde byla otočená polarita těchto trojúhelníkových LED (D6-D8).
Rychlost rozsvěcování jednotlivých LED lze upravit změnou hodnot kondenzátorů (C1-C5) a odporů (R1-R5). Původní hodnoty odporů (R1-R5) byly 1M2, ale šipka se pohybovala rychle, proto jsem jejich hodnoty zvětšil na 2M2, čím jsem docílil plynulejšího a pomalejšího chodu šipky.

Zde je návrh plošného spoje o rozměrech 51 x 41 mm

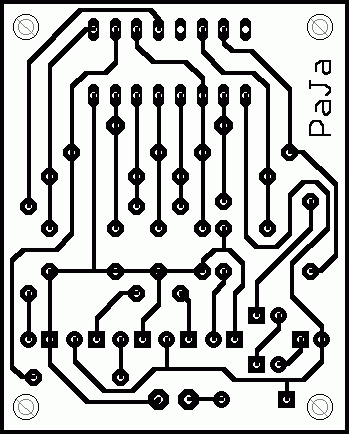

Návrh plošného spoje pro pohyblivou sipku

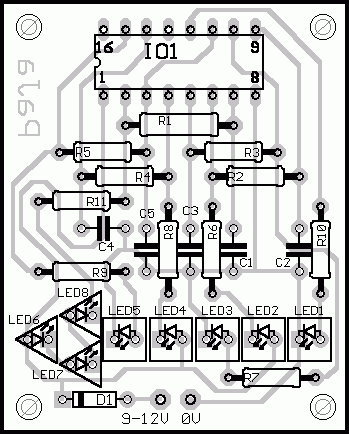

Návrh plošného spoje s rozmístěním součástek

Seznam použitých součástek :

R1-R5  - 2M2
R6-R10 - 390
R11    - 330 (lepší - 360)
C1-C5  - 100n
D1-D5  - čtverec (5x5mm)- červená
D6-D8  - trojúhelník - červená
D9     - 1N4148
IO1    - 4049 (+ patice 16pin)
konektor na 9V baterii
svorkovnice - ARK 550/2

Download:

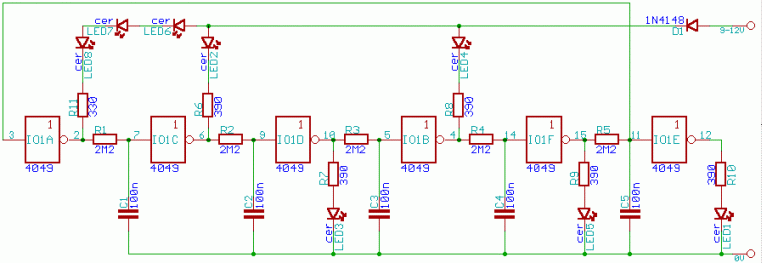

Návrh DPS a schématu pro Eagle (od verze 3.55).
Krátké video šipky točené mobilem SE K750i
