Navrhl jsem si ale vlastní DPS, aby byly veškeré součástky mimo LED z druhé strany - proto taky vše SMD a záměna procesoru na Atmega8. Nakonec jsem si ale předělal 80% původního programu, upravil a přidal efekty a rychlost.
Funkce:
Po zapnutí se nastaví rychlost 5 a běží první efekt. Každý efekt se 8x zopakuje. Po skončení prvního se přejde na další ... a pořád dokola.
Tlačítkama S4 a S3 se mění efekty a stiskem obou tlačítek zůstane aktivní právě probíhající efekt - až do stisku tlač. S4 nebo S3
Tlačítkama S2 a S1 se mění rychlost blikání LED, stiskem obou tlačítek se přejde na postupné zrychlování-zpomalování ... až do stisku tlač. S2 nebo S1
Konstrukce:
Oproti původní konstrukci jsem chtěl skrýt všechny součástky mimo LED na druhou stranu DPS. Nejen proto je většina z nich v SMD provedení.

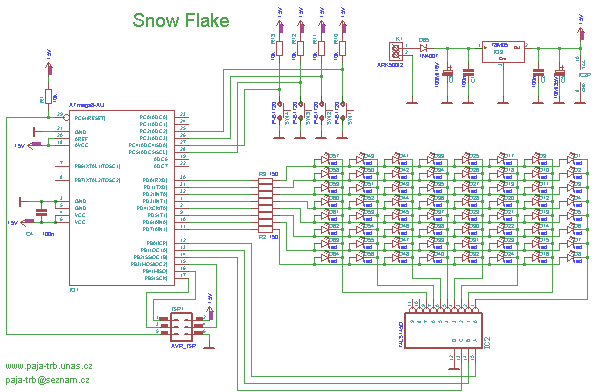

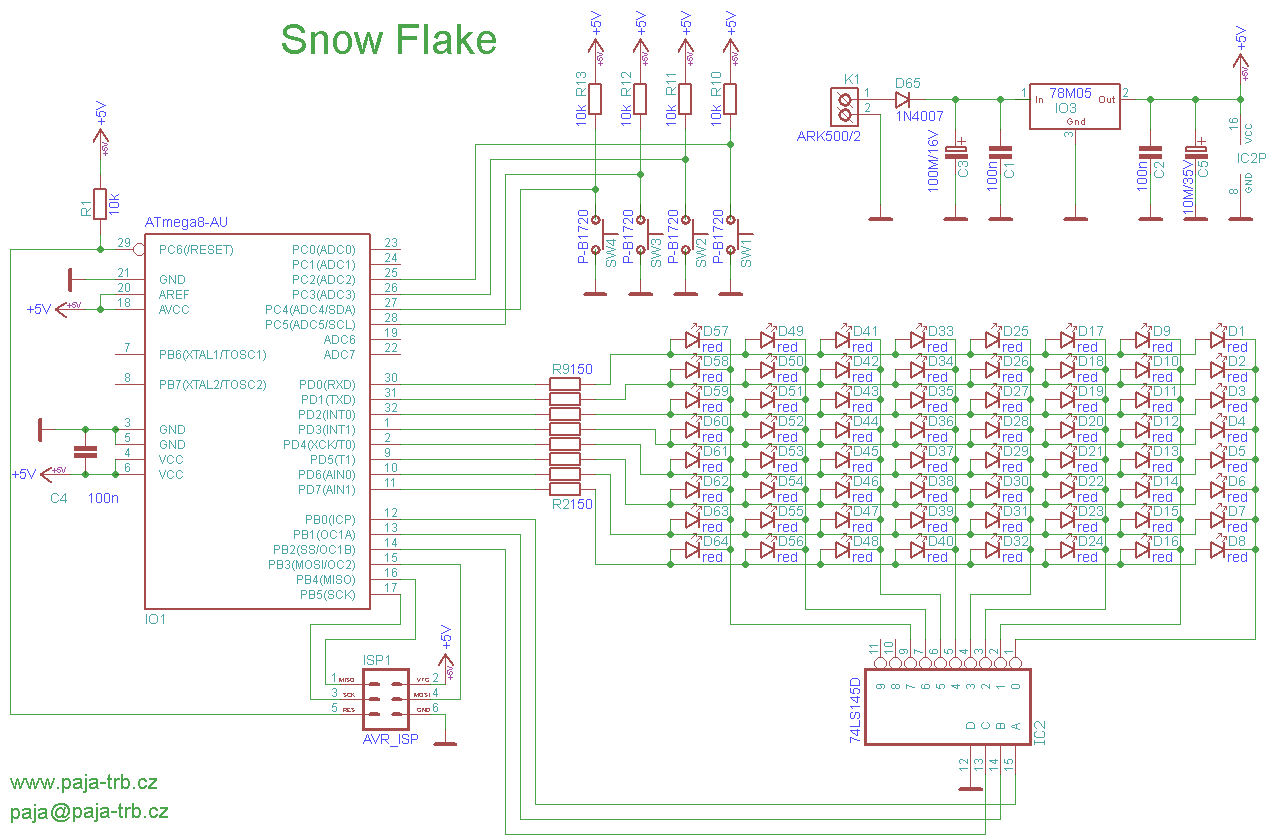

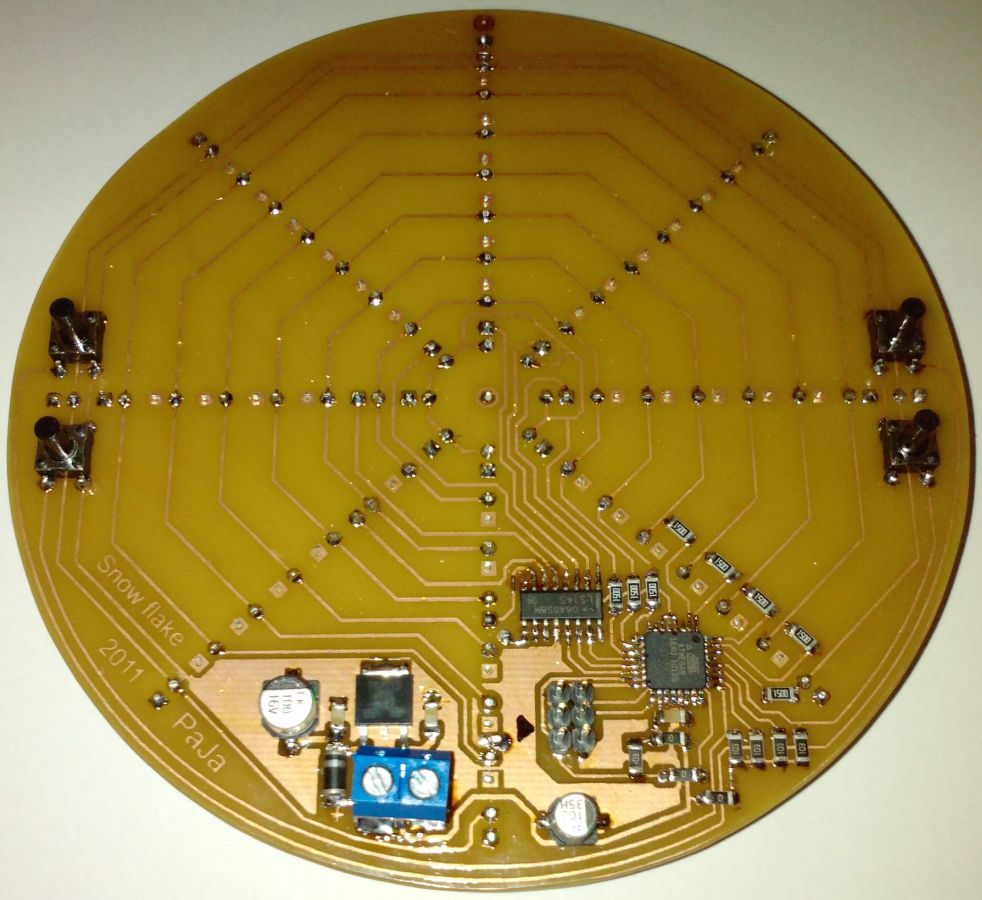

DPS je oboustranná s rozlitou mědí, která tvoří zárověň Gnd. Návrh z Eagle ze strany LED jsem ještě upravil v graf. programu, tak abych skryl všechny nepotřebné pady (tlačítka, ISP, konektory). Při vrtání jsem si nastavil doraz na vrtačce a tyto skryté pady jsem vrtal jen do 2/3 tloušťky DPS - abych nebyl skrz.

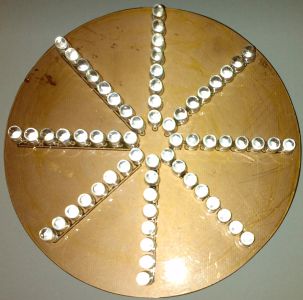

Zvlášť pečlivě je třeba zapájet všech 64 LED, tak aby se žádná neotočila a všechny byly stejně vysoko a v rovině (mělo by to ladit i oku)
Spotřeba:
Odběr z 12V adaptéru v závislosti na rychlosti a efektu až asi 80mA, při nejpomalejším asi 2mA (měřeno multimetrem)
Program:
Zdroják je okomentovaný a volně k dispozici pro případné úpravy a změny efektů.
Každý efekt má svoji tabulku dat. Při přidávání efektů je potřeba změnit hodnotu Efekty_max, do Outdata: Select Case Efekty přidat další řádek a hlavně nastavit správně D_max, což je počet dat v tabulce.

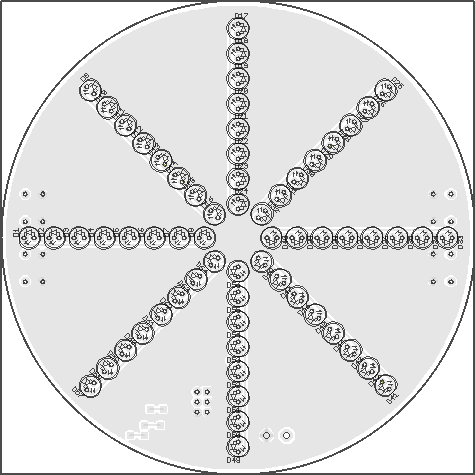

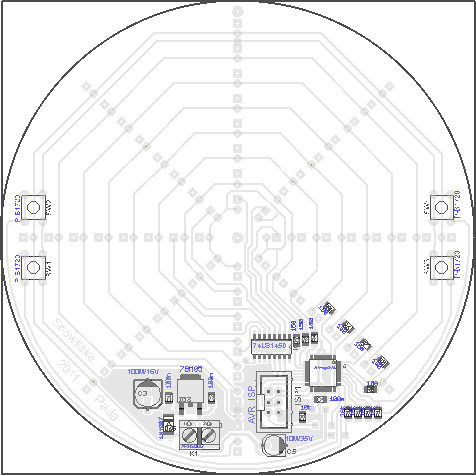

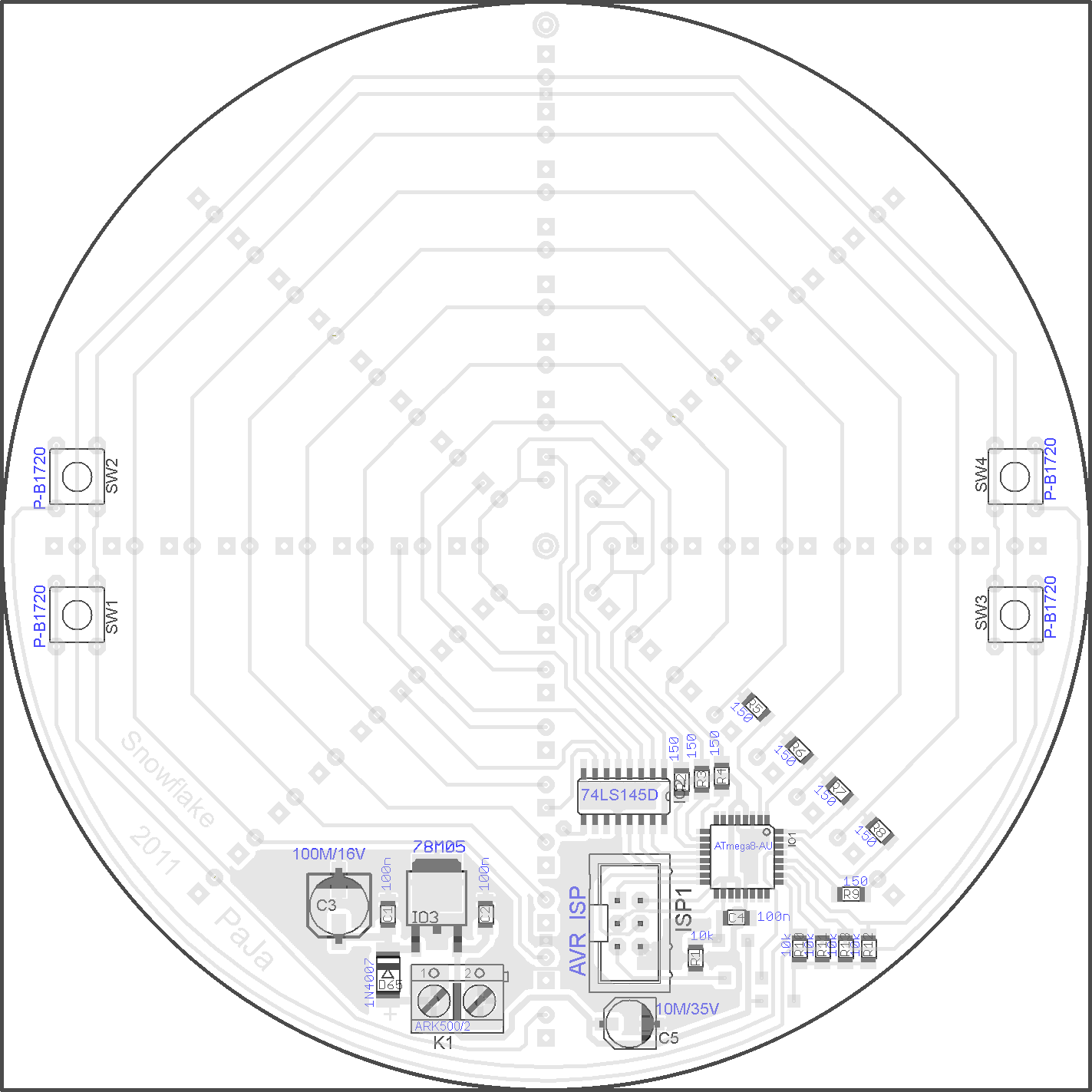

Zde je návrh plošného spoje o rozměrech 120 x 120 mm.
Seznam použitých součástek :
R1,R10-13 - 10k SMD vel. 1206 R2-R9 - 150 SMD vel. 1206 C1,2,4 - 100n SMD vel. 1206 C3 - 100M/16V SMD C5 - 10M/35V SMD IO1 - ATmega8-AU SMD IC2 - 74LS145 SMD SO16 IO3 - 78M05 SMD D1-D64 - LED 5mm - červená (nebo jiné) - (TME např. L-53SRC/D-V) D65 - 1N4007 SMD DO1 SW1-SW4 - P-B1720 svorkovnice - ARK 500/2 drátová propojka - 0R SMD vel. 1206 ISP1 - MLW06
Download:Návrh DPS a SCH pro Eagle (od verze 5.6).
Obrázek pl. spoje PNG v rozlišení 600x600 DPI
Program pro ATmega8 - Soubory BIN, HEX a BAS (zdroják z BASCOM)
SnowFlake - video (MP4, čas 1:42min - velikost 6,7MB) - SnowFlake - YouTube
Doporučuji stáhnout a poté přehrát (např. VLC media player), protože video přehrávané v prohlížeči může být zkreslené...
