Potřeboval jsem stvořit jednoduchou hračku pro strat závodu. Otevřel jsem ted šuplíky, použil součástky co-dům-dal a spáchal tento jednoduchý obvůdek. Je pravda, ža takováto hračka by se dala spáchat i s logickýmy IO, ale když se ten procík doma válel bez užitku ...

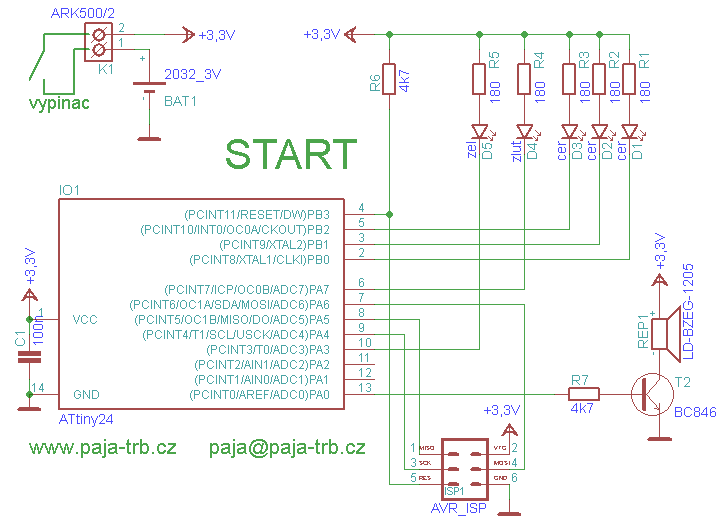

Zapojení:
Zde stad není ani co popisovat. 5 LEDek je napojených přímo na procesor. Jejich odpor je třeba doladit dle použitého typu a svítivosti. Nepřekračovat 20mA (bohatě stačí do 10mA). Na procesor je napojené přes tranzistor i piezo, ISP konektor pro naprogramování a přes externí vypínač 3V baterie.
Funkce:
Po naprogramování a zapnutí napájení procesor krátce blikne LED1, počká 7s a poté začne samotné odpočítávání.
Rozsvítí se LED1, krátce pípne piezo, 2s pauza. Poté se přidá LED2 a piezo, LED3, ... až se rozsvítí LED5, piezo pípne dlouze a je odstartováno.
Po 5s postupně zhasnou všechny LED, 10s pauza a poté začíná vše znovu.

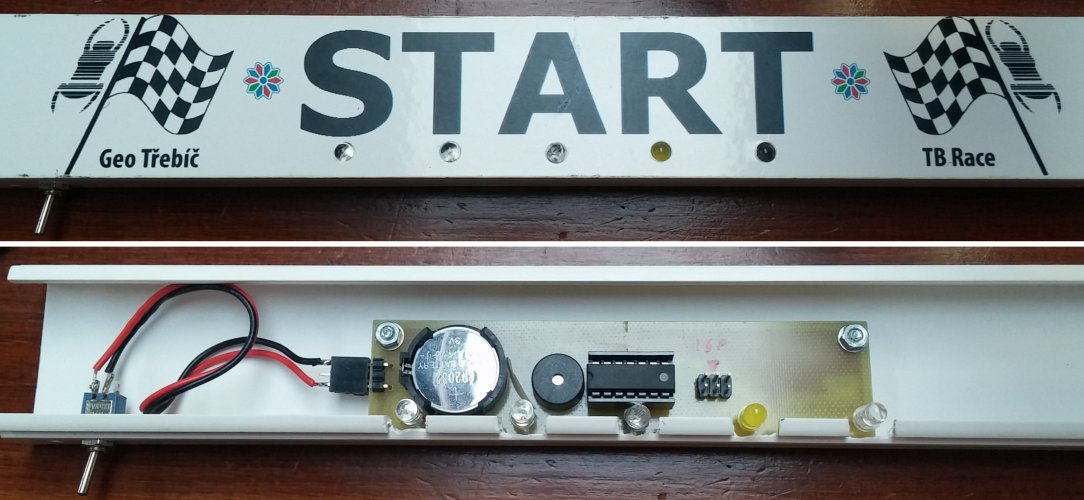

Konstrukce:
Jako "krabička" byla zvolena el. instalační lišta 20x40mm. Ve které je přichycena DPS 2 zapuštěnýmy šroubky M3. V přední části je navrtáno 5 děr pro LED (rozteč 25mm). Poté je na žlab nalepen štítek s proseknutými otvory pro LED pod písmeny START.
K tomu jsem ještě udělal stojky - 2 tyčky se závitem M3 a kousky plocháče jako noh.

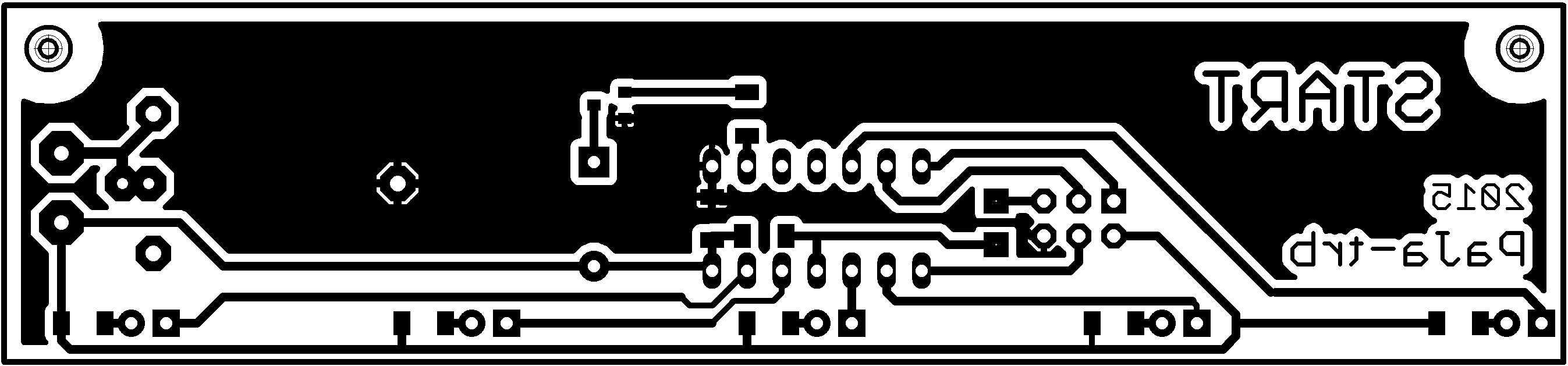

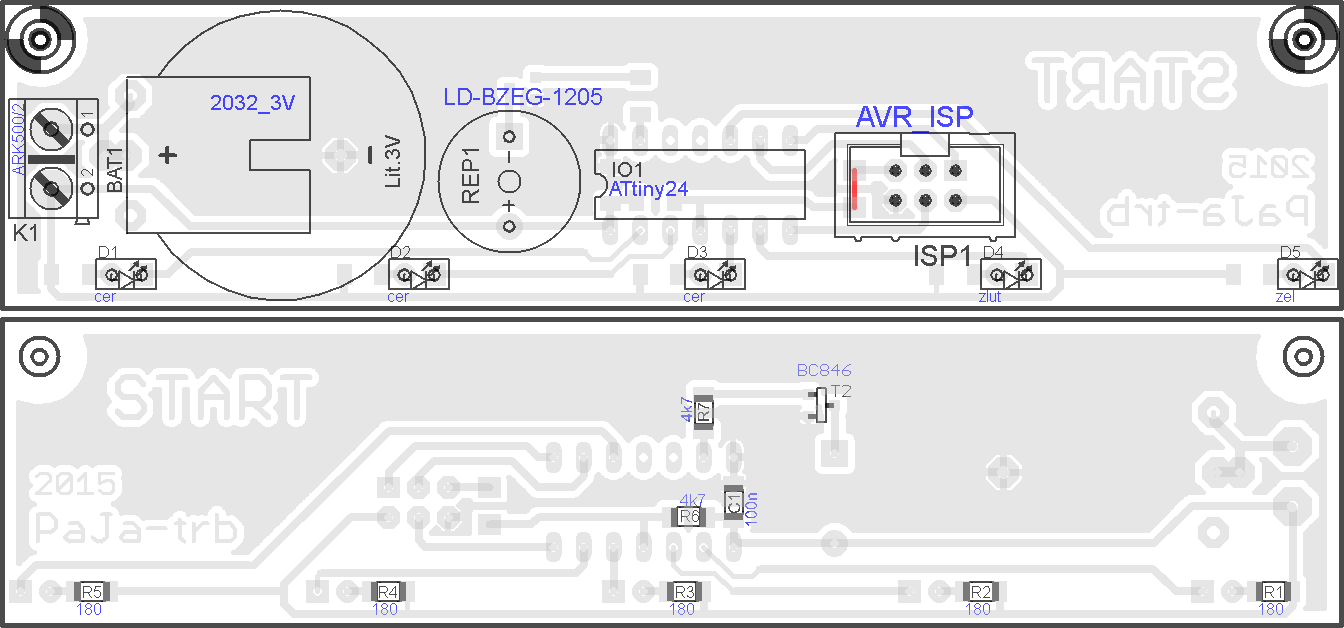

Zde je návrh plošného spoje o rozměrech 114 x 26 mm.

Seznam použitých součástek :

R1-R5       - 180   SMD vel.1206
R6,R7       - 4k7   SMD vel.1206
T1          - BC846 SMD
C1          - 100n  SMD vel.1206
IO1         - ATtiny24 DIP
D1-D3       - LED 5mm - červená
D4          - LED 5mm - žlutá
D5          - LED 5mm - zelená
REP1        - LD-BZEG-1205    piezosirénka na 3V
K1          - svorkovnice ARK 500/2 + libovolný vypínač baterie
ISP1        - MLW06
BAT1        - baterie 3V vel. 2032 + držák do DPS

---
