Na vánoce jsem koupil bratrovi stavebnici světelné koule, ale po jejím sestavení mi LEDky tvar koule moc nepřipomínaly (viz. foto). Součástky mezi nima taky nebyly moc pěkné. Proto jsem se rozhodl navrhnout nový plošný spoj (vlastně dva).

Princip: Světelná koule vytváří na první pohled chaotickým blikáním 8 LED zajímavou světelnou dekoraci. Ono chaotické blikání vychází z pravdivostní tabulky binárního čítače 7493 IO2, který je ovládán impulzy z astabilního generátoru IO1 7400. Rychlost impulzů z generátoru se dá nastavit trimrem P1. Na každý ze čtyř výstupů 7493 je připojena sériově dvojice LED.
Dále jsem přidal doprostřed koule modrou LED, která bliká na každý impulz generátoru.
Odběr světelné koule se pohybuje asi od 30 do 50mA, při 9V baterii.

Konstrukce: Světelná koule se skládá ze dvou částí, řídící a zobrazovací. Jsou umístěny nad sebou tak, aby byly videt pouze LEDky. Plošňáky vyrobíme a ostřihneme do kulata. Horní plošňák ze strany součástek stříkneme černým sprejem, aby LEDky pěkně vynikly a neprosvítaly spoje z druhé strany. U zobrazovacího plošňáku vyvrtáme pouze díry pro vývody LEDek. Osadíme oba plošňáky a vzájemně je propojíme 6 lanky (u zobrazovací části připájíme lanka ze srany spojů) a nějak mechanicky spojíme k sobě. LEDky nemusíte osazovat do kruhu, ale můžete si s nimi vytvořit libovolný obrazec, nebo je jen tak náhodně rozmístit, tím nám odpadne jeden plošný spoj.

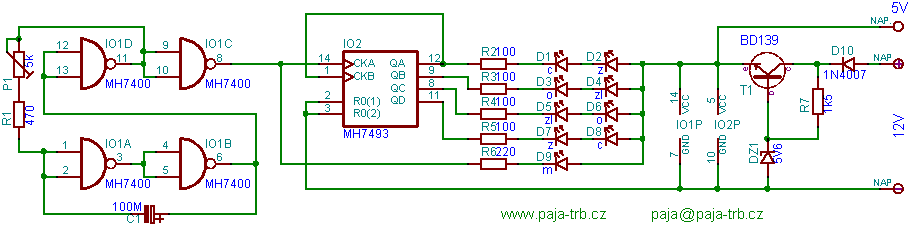

Schéma el. obvodu Světelná koule

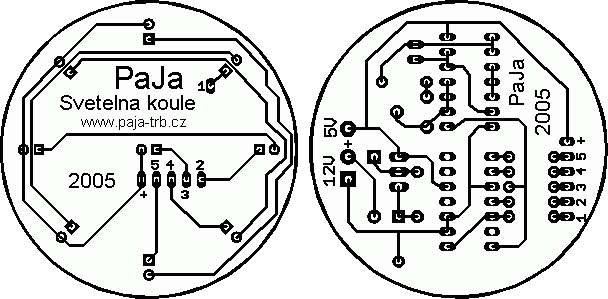

Zde je návrh plošného spoje o rozměrech 103 x 50 mm.

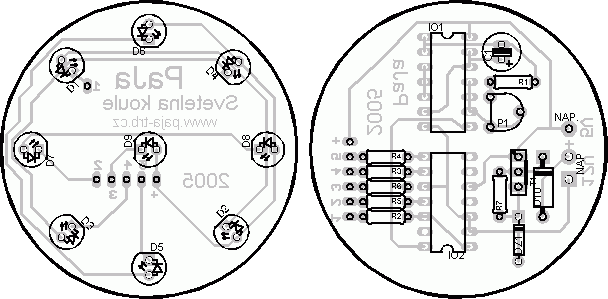

Návrh plošného spoje s rozmístěním součástek

Seznam použitých součástek :

P1     - 5k (PT6H) - trimr-naležato
R1     - 470
R2-R5  - 100
R6     - 220
R7     - 1k5
DZ1    - 5V6
D10    - 1N4007
T1     - BD139
C1     - 100M/25V
IO1    - MH7400(+ patice 14pin)
IO2    - MH7493(+ patice 14pin)
D1,D8  - LED 5mm - červená  (c)
D2,D7  - LED 5mm - zelená   (z)
D3,D6  - LED 5mm - oranžová (o)
D4,D5  - LED 5mm - žlutá    (zl)
D9     - LED 5mm - modrá    (m)

Pravdivostní tabulka čítače 7493
1.	0000
2.	0001
3.	0010
4.	0011
5.	0100
6.	0101
7.	0110
8.	0111
9.	1000
10.	1001
11.	1010
12.	1011
13.	1100
14.	1101
15.	1110
16.	1111

Download:
Návrh DPS a SCH pro Eagle (od verze 4.11).
Obrázek pl. spoje TIF a GIF v rozlišení 300x300 DPI
