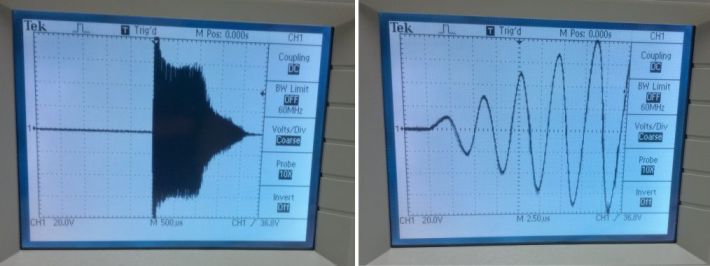

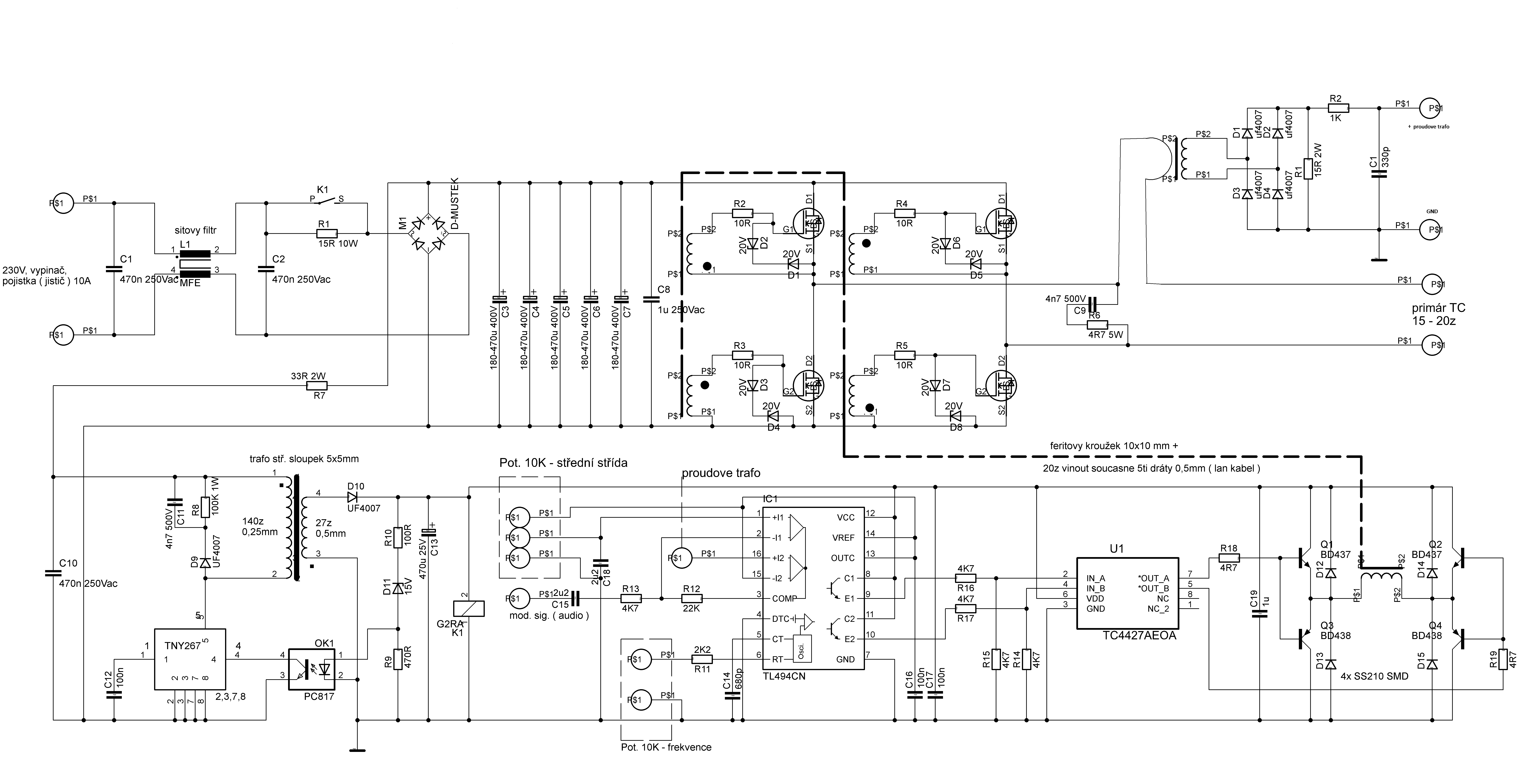

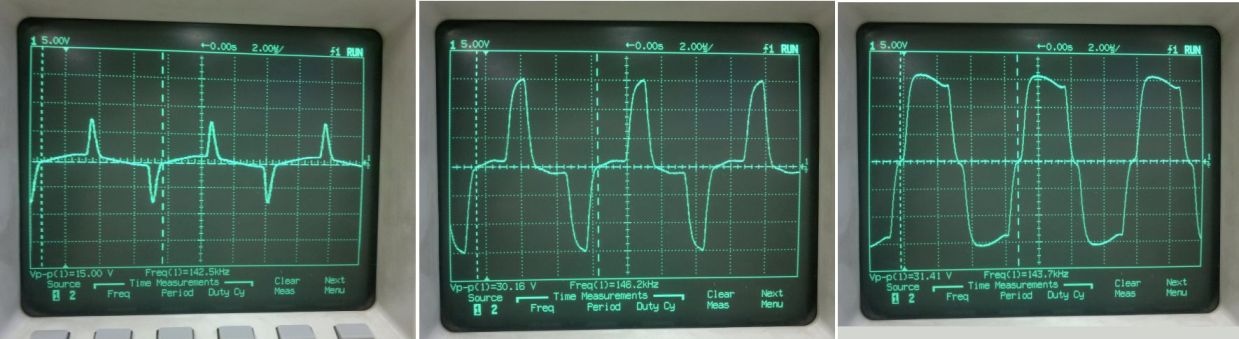

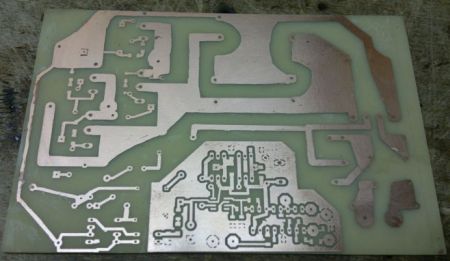

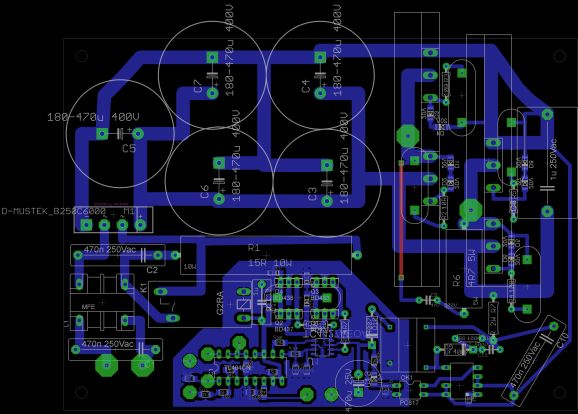

Jde o vlastní návrh Jiřího Peňáze tesláku s hudební modulací PWM, využil obvod TL494 hlavně pro možnost PWM modulace např. hudbou, impulzy atd. Signál z TL494 jde přes budič TC4427 a 4 tranzistory které spínají GDT ( budící trafo ). Tím je řízen mstek, použít můžete jakékoliv mosfety nebo taky IGBT ( jen si pak upravte proudové trafo na jejich max. proud ), zde je použit STW45NM50 ( 500V 45A 0,1R ) a limit proudu cca 35A. Změnou kondíku C14 lze změnit rozsah pracovní frekvence ( 680pf odpovídá rozsahu asi 120 - 280khz ). DPS je navržena, tak aby se vešla do krabice od PC zdroje.
Nikdy nedávat střídu na 100% trvale ( jen pulzně ), může dojít ke zničení tranzistorů. Primár TC by měl mít alespoň 18z na průměru 10cm čím menší tím více závitů a naopak.
Místo TC lze taky připojit trafo z TV a použít to jako plazmový reproduktor.
Součástky se dají skoro všechny sehnat v GM až na ty koncové fety. V GM mají jen IRFP460 ale ten má jen 20A. Doporučuji koupit STW45NM50 ( 500V 45A 0,1R ) jsou na ebay běžně za 50,-/ks i méně, třeba balení 10ks za cca 440,-. STW45NM50 - ebay

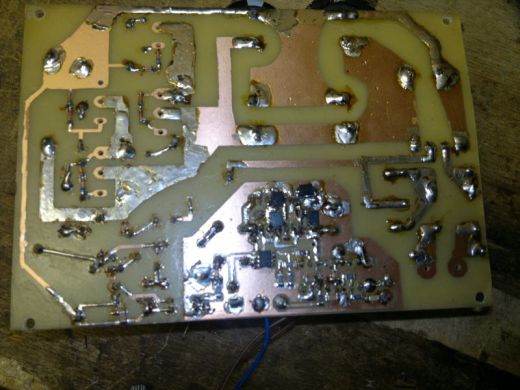

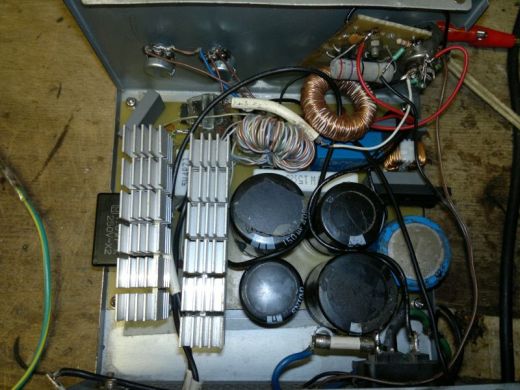

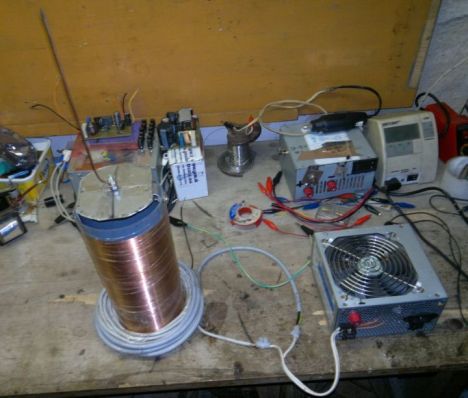

Chladiče a krabička je z PC zdroje.
Proudové trafo je 1:100, navinout 100z tenkým ( 0,25mm) drátem na feritový kroužek. 1z tvoří vodič který se protáhne skrz něj. Odpor R1 určuje kdy se začne omezovat proud, 15R odpovídá proudu 30A.
Video z provozu transfotmátoru
