Po čase jsem si udělal nástavec, neboli rozšířenou patici do kontaktního pole obsahující navíc 6.pinový ISP konektor, stabilizátor 7805, reset tlačítko, kondenzátory pro krystal, jumpery pro připojení AREF a AVCC na +5V.
Popsané zařízení samo nic nezmůže, ale zjednodušuje propojení na kontaktním poli omezuje chybu přehozením drátku k ISP, napájení, ...
Popis:
Destičku je třeba pro praktické využití napíchnout do kontaktního pole, jelikož tam jsou směřovány všechny vývody uPC. Po připojení patřičných periférií (LCD, LED, vstupy, výstupy, ...) k uPC se připojí přes ISP konektor programátor a oživí se procesor.

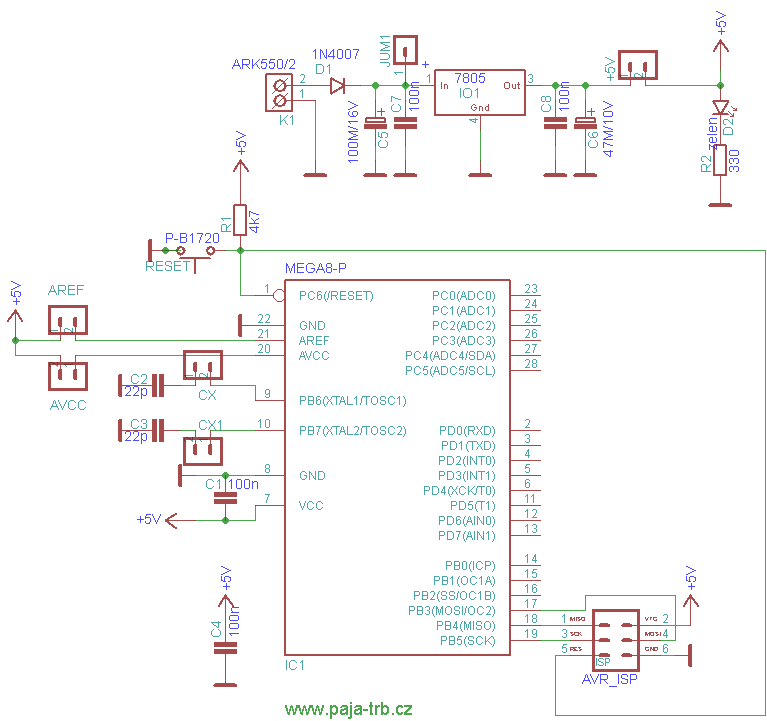

Napájení +5V je pro odběr do 0,5A možné vzít z ISP (umožňuje-li to programátor) nebo napojit externí napájení >7V DC na svorkovnici K1 a výstup ze stabilizátoru 7805 přivést na procesor propojkou +5V (Jumper mezi C5 a C6). Pro indikaci napájení +5V je osazena zelená SMD LED.
Krystal (je-li použit v zapojení) se připojuje přes kontaktní pole, ale na DPS jsou již osazeny kondenzátory 22p, které se připojí k portům PB.6 a PB.7 přes Jumpery 22p. Je to z důvodu využití těchto portů v jiných aplikacích jako vstupy/výstupy - kde by kondíky 22p mohly vadit.
Stejně tak je možné připojit vývody AREF a AVCC na +5V pomocí Jumperů.
V případě zaseknutí nebo resetu procesoru je osazeno tlačítko RESET.
Konstrukce:

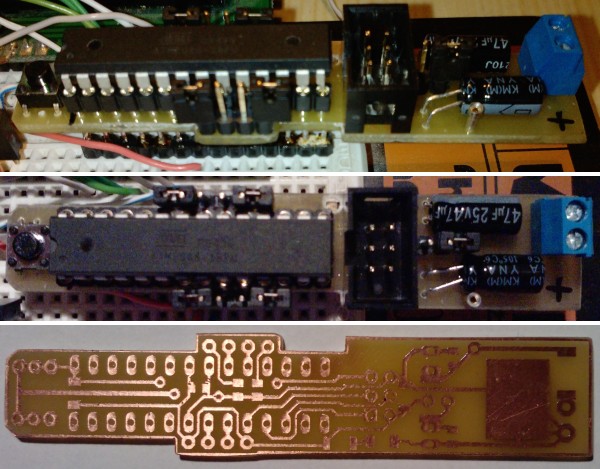

Zapojení je na jednostranné DPS se dvěma propojkami pod IO. Mezi ploškami LED je vyvrtaná díra 2mm a LED je osazena naopak, aby byla viditelná ze strany součástek ! Po osazení SMD, se osadí i zbytek THT součástek. C5 a C6 se ohnou, aby ležely na DPS.
Nejtěžší je připájení 2x řadové lišty 14pinů (hřebínek) na vývody patice procesoru ze spodní strany spojů, tak aby se dala tato sestava umístit do kontaktního pole podobně jako samotná patice IO. Doporučuji si předem jednotlivé piny pocínovat (pozor na velkou teplotu - taví se plat), při pájení je vhodné na hřebínky nasadit protikusy, které přidrží správný tvar a rozteč pinů.

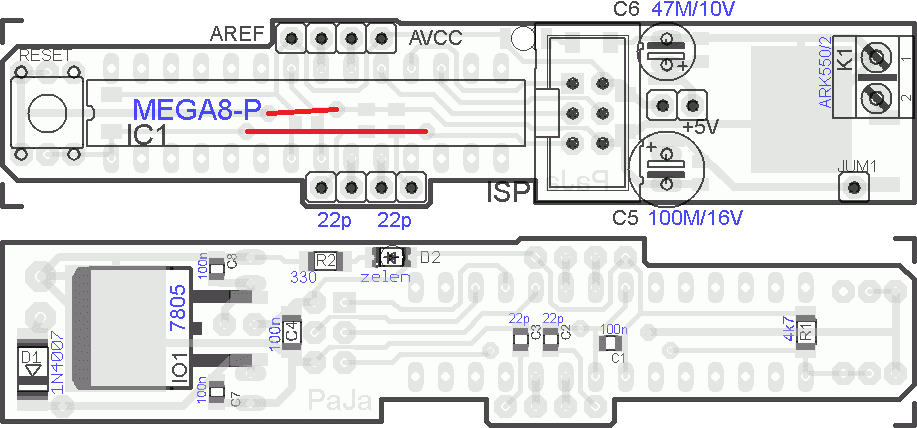

Zde je návrh plošného spoje o rozměrech 77 x 16 mm.
