Chtěl jsem vyrobit podobnou legrácku jako v českém filmu Kulový blesk "Pozor, pozor, vlak z Vizovic přijíždí na druhou kolej..." nebo jsem plánoval něco podobného ze starých CD a DVD mechanik - na šuflíku by se vysunulo pár štamprlat...
Nakonec jsem sestavil hlasový záznamník jako univerzální s možností připojit modul pro přehrávání zprávy pro výtah. Při montáži nového výtahu a zvlášť při osazení přivolávačů zkouší spousta lidí jestli už to náhodou nepojede (přitom to mají jasně napsaný vedle do kdy je termín montáže). Proto jsem nahrál do záznamníku úryvek ze známé písničky od R. Müllera - Po schodoch (Výtah opet nechodí tak zdolat trinást poschodí zostáva mi znovu po svojich ...)
Funkce : Napájení je přes ochranou diodu D3 a IO2 stabilizováno na 5V, které vyžaduje ke své činnosti IO1. Jak je vidět ze schématu, obvod pro svou činnost nepotřebuje mnoho součástek. Zapojení záznamníku ISD2560 je podle katalogového listu, tvz. "Push button mode" - neboli tlačítkový mód. Pouze reproduktor se mě do prototypu nepodařilo sehnat doporučených 16ohmů, tak jsem tam vrazil klasický 8ohmový - a hraje s ním taky bez nejmenších problémů.
Přepínačem S3 si zvolím jestli chci nahrávat, tak na pin 27 přivedu log. 0 nebo pro přehrávání log. 1
Tlačítkem S1 spustím přehrávání, které zároveň můžu pozastavit jeho opětovným stisknutím
Tlačítko S2 slouží pro úplné zastavení - reset, zpráva se pak po stisknutí S1 začne přehrávat od začátku paměťového prostoru
LED D1 indikuje svitem přehrávání - na vlastní funkci nemá vliv - kdo chce může jí vypustit.
Po přivedení napájení (před osazením IO1 doporučuju přeměřit napájecí napětí 5V) se ještě nic neděje. Přepnu si přepínač S3 do polohy nahrávání, stisknu S1 a diktuji, dalším stiskem S1 se přeruší nahrávání. Takto můžu postupovat až do zaplnění paměti (v případě použití ISD2560 je to 60s). Po přepnutí S3 do polohy přehrávání si stiskem S1 přehraji zprávu.

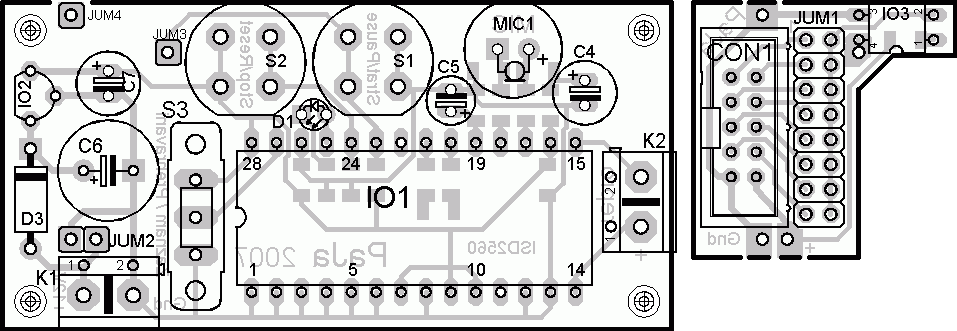

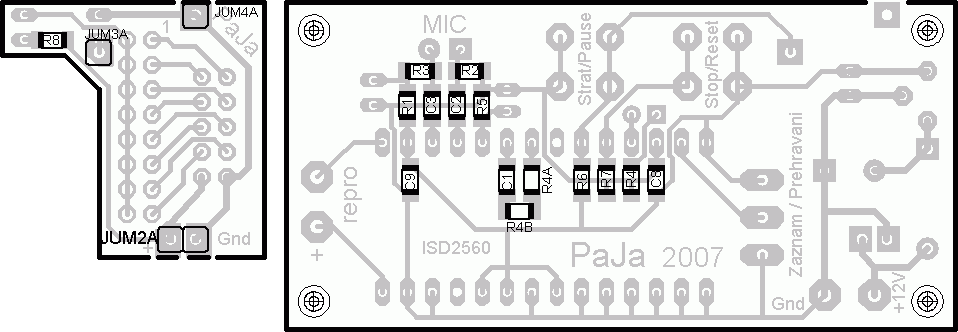

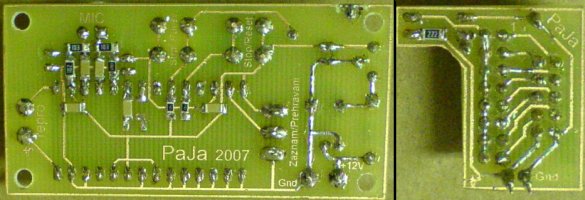

Konstrukce : Záznamník je na jednostranném plošném spoji, většina součástek je SMD (odpory a kondenzátory) - tím se mi podařilo zmenšit velikost DPS na minimum. IO jsem osadil raději do patice - není zrovna nejlevnější kousek.

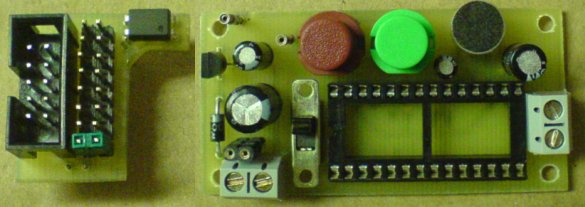

Výtahový modul je na druhé desce a je umístěn nad záznamníkem pomocí precizních lámacích patic jednořadých. Jeden díl je zapájený do záznamníku a další 3 jsou zapájeny do sebe a pak i do modulu výtahu ze strany spojů. Pájení usnadňuje odstřižená noha třeba od LEDky zasunutá ve třetím dílu a pak i do modulu - zbytek přečnívající do strany součástek se odstřihne.

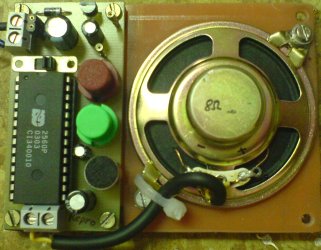

Záznamník s reproduktorem jsem nakonec našrouboval na plastovou desku s dírami pro reprák.
Spotřeba : V klidu je odběr asi 3,6mA (bez stabilizátoru by se odběr ještě snížil - nutné napájení 5V)
Při přehrávání zprávy se max. odběr vyhoupl na asi 30mA
Problémy při konstrukci : Protože se mi nepodařilo sehnat SMD odpor R.... 5k1, tak jsem jej vytvořil ze dvou 3k9 + 1k2 (kdo sežene tak druhý odpor vyklemovat)
Sehnat IO ISD2560 taky nebylo zrovna nejlehčí, musel jsem si ho nechat objednat, jenže za mnohem větší cenu než nabízí třeba GME.

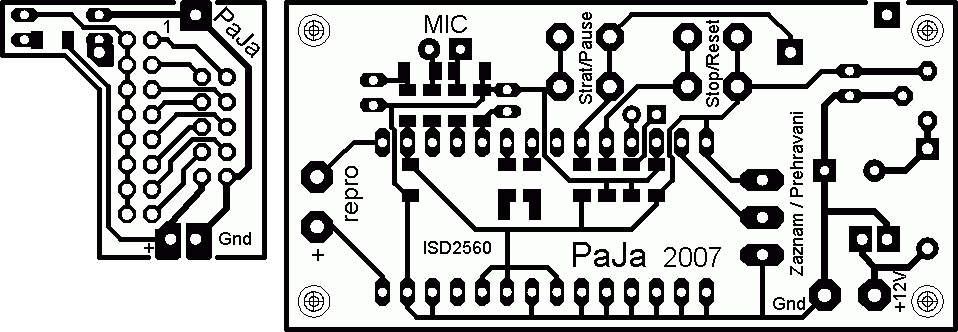

Zde je návrh plošného spoje o rozměrech 68 x 33 mm (+ 27x26mm).
Seznam použitých součástek : modul pro přehrávání výtahem:
R1 - 1k SMD (vel. 1206) R8 - 2k2 SMD (vel. 1206) R2,R3 - 10k SMD (vel. 1206) IO3 - PC817 R4 - 330 SMD (vel. 1206) CON1 - MLW10 R4A - 1k2 SMD (vel. 1206) JUM1 - S2G8 + Jumper na propojení R4B - 3k9 SMD (vel. 1206) + precizní lámací jednořadé patice R5 - 470k SMD (vel. 1206) R6,R7 - 100k SMD (vel. 1206) C1-C3,C8,C9 - 100n SMD (vel. 1206) C4 - 220M/10V C5 - 4M7 C6 - 220M/35V C7 22M D1 - LED 3mm zelená D3 - 1N4007 IO1 - ISD2560P (+ patice 28pin - široká) IO2 - 78L05 MIC1 - MCE100 (elektretový mikrofon) Reproduktor 8ohmů (ideálně 16ohm) K1,K2 - svorkovnice ARK500/2 S1,S2 - P-DT6 S3 - P-B144 (posuvný přepínač)
Download:Návrh DPS a SCH pro Eagle (od verze 4.13).
Obrázek pl. spoje TIF a GIF v rozlišení 300x300 DPI

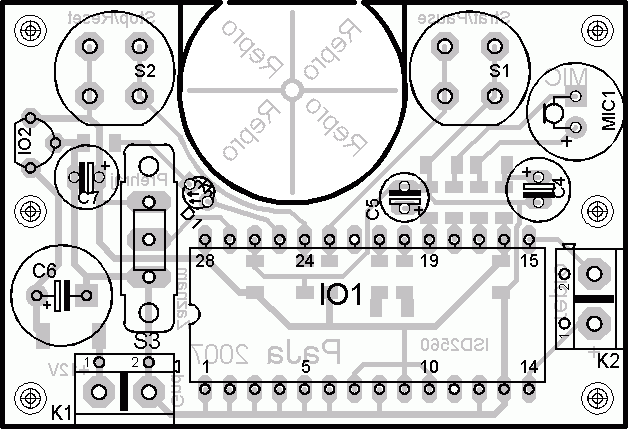

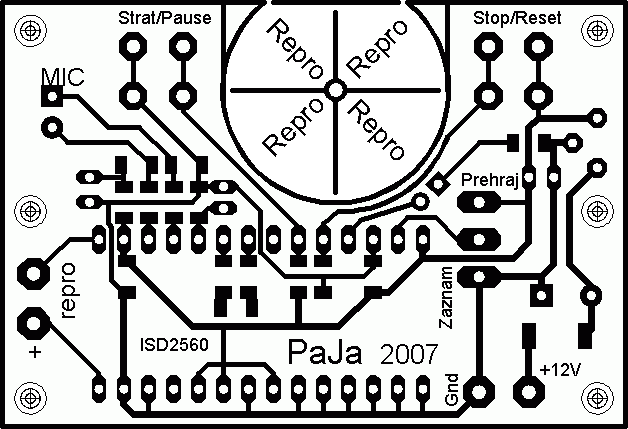

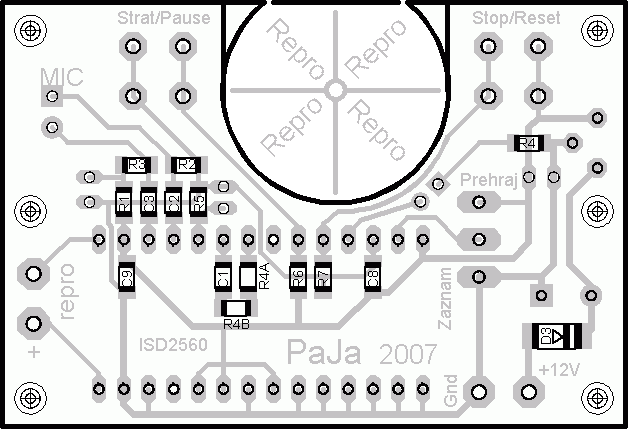

Pro další zmenšení velikosti celého modulu jsem navrhl další plošný spoj. Vypustil jsem modul výtahu, takže se zpráva dá spustit jen stisknutím tlačítka. Dále je v plošném spoji díra pro reproduktor, který by měl být umístěný pod DPS a jeho střední vyvýšená část (ta s magnetem) by měla procházet otvorem DPS - to zmenší celkovou výšku repro + DPS.
Ze schématu se vypustí jen modul pro výtah - i ze seznamu součástek. Ještě jedna změna v součástkách je D3 1N4007 - ta je v tomto návrhu SMD !
Download:Návrh DPS a SCH pro Eagle (od verze 4.13) - návrh s repro a bez modulu výtahu
Obrázek pl. spoje TIF a GIF v rozlišení 300x300 DPI - návrh s repro a bez modulu výtahu
Ještě návrh do třetice: podobný jako předchozí s dírou na reprák, ale má navíc na stejném DPS modul pro přehrávání zprávy výtahem. Lze stáhnou jen návrh pro eagle - obrázky se mi nechtělo dělat.
Čerpal jsem z:
- [1] Jednoduchý hlasový záznamník - A-Radio PE 6/04 (Jizka Jozíf)
- [2] Obvod pro záznam zvuku ISD2500 - česky přeložené katalogové listy - z KTE
- [3] Katalog GM 2006
