Jednoho dne se ozval strýc, že by chtěl pro vnuka signalizaci železničního přejezdu, jestli prý bych se nepodíval po nějakém blikátku ... tak jsem se "podíval".

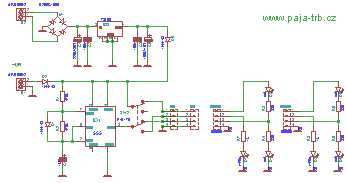

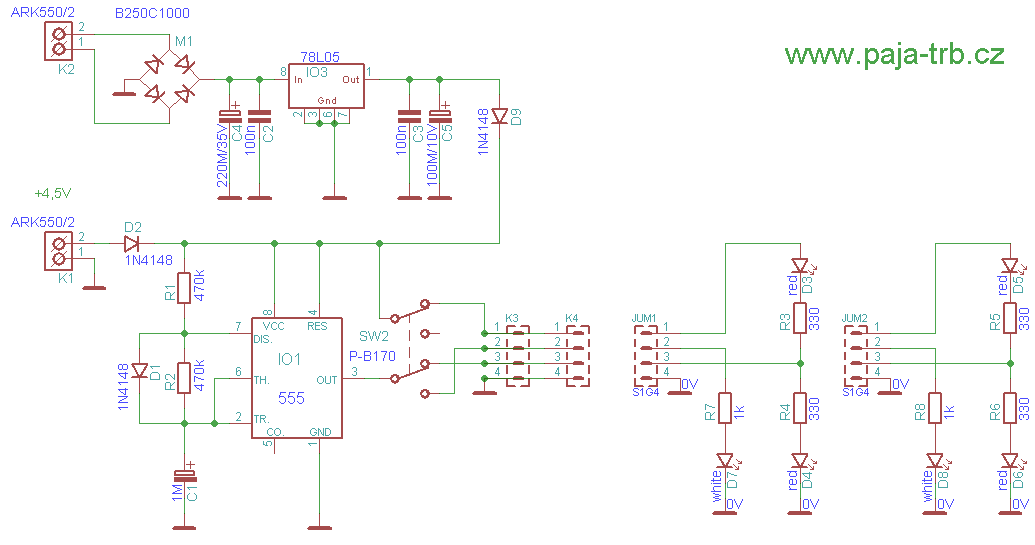

Zapojení:
Pro jednoduchost padla volba na 555, k tomu přepínač mezi blikáním červených a bíle LED a zapojení je na světě.
Pro větší univerzálnost zde signalizaci zapájet z baterie cca 4,5V nebo ze zdroje (kolejiště). Pro tento účel je zde usměrnovač a 5V stabilizátor.
555 pracuje jako AKO, výstupní signál z pinu 3 jde přes přepínač na společný pól červených LED (které se v blikání střídají) nebo jde na bílou LED. Zároveň bylo nutné odpojit napájení na LED D3, jelikož při přepnutí na bílou by červené slabě svítily.

Konstrukce:

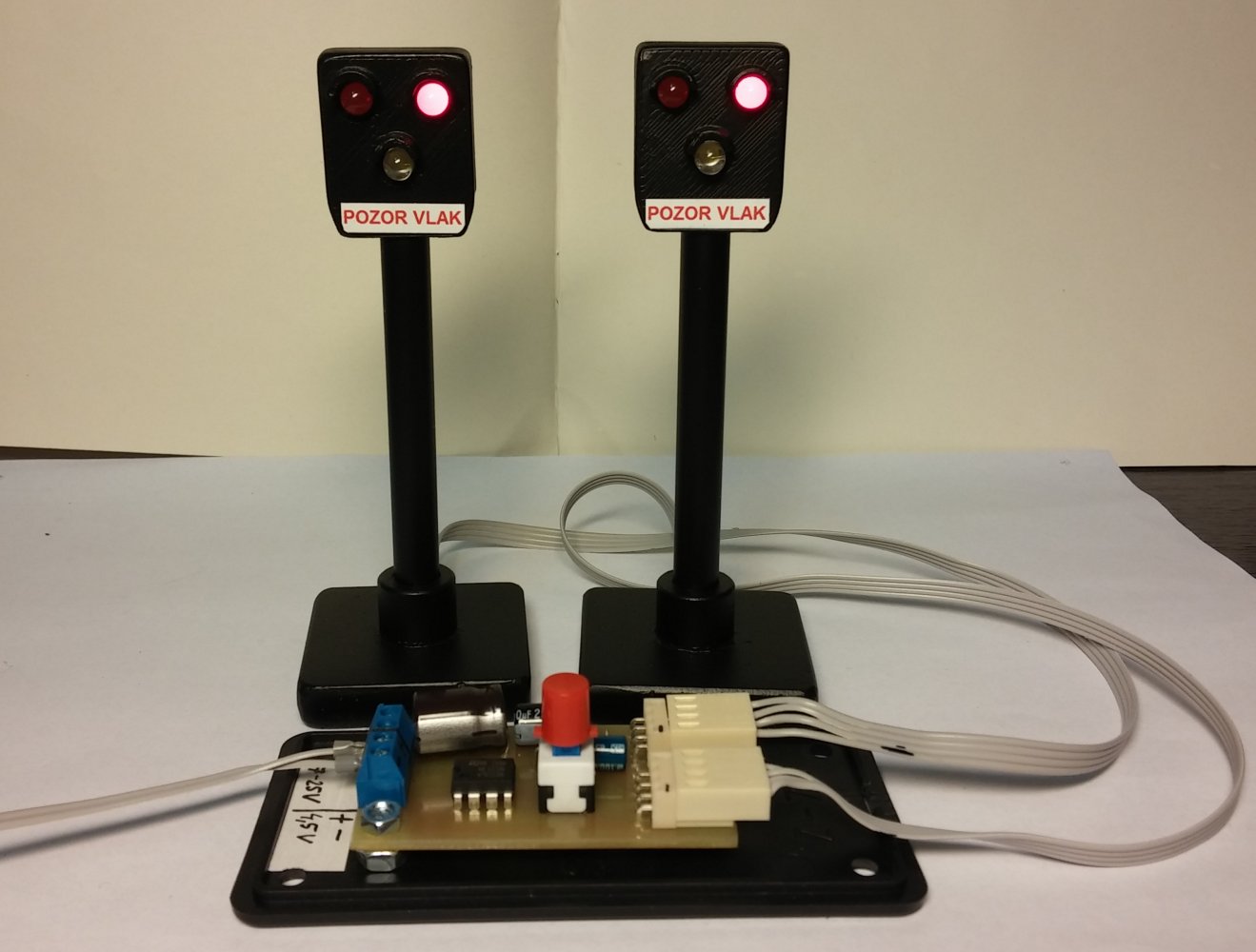

Zapojení je na malé destičce o rozměrech 54x28mm umístěné v krabičce Z-75, odsud vedou dráty k menším signalizačním destičkám s LED. Na desce jsou 3 propoje, z nichž se dají 2 realizovat nulovým SMD odporem vel. 1206. Spojení desek je pro jistotu a možnost odpojení řešeno přes konektor PSH-02-04W.

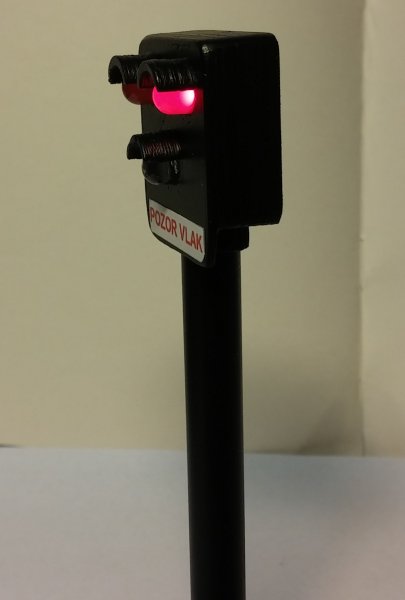

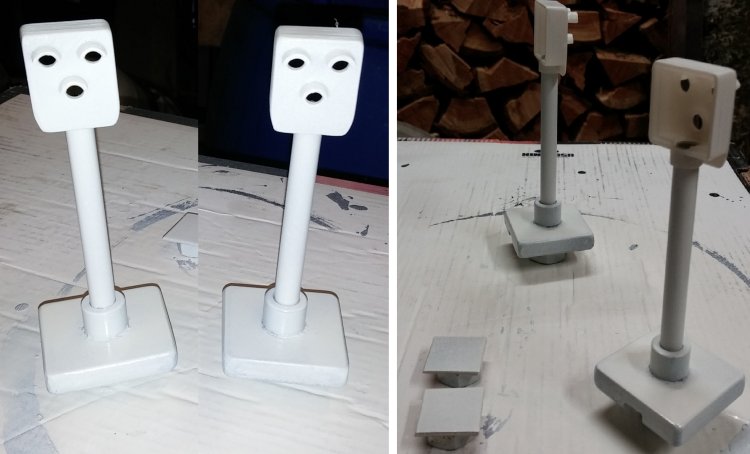

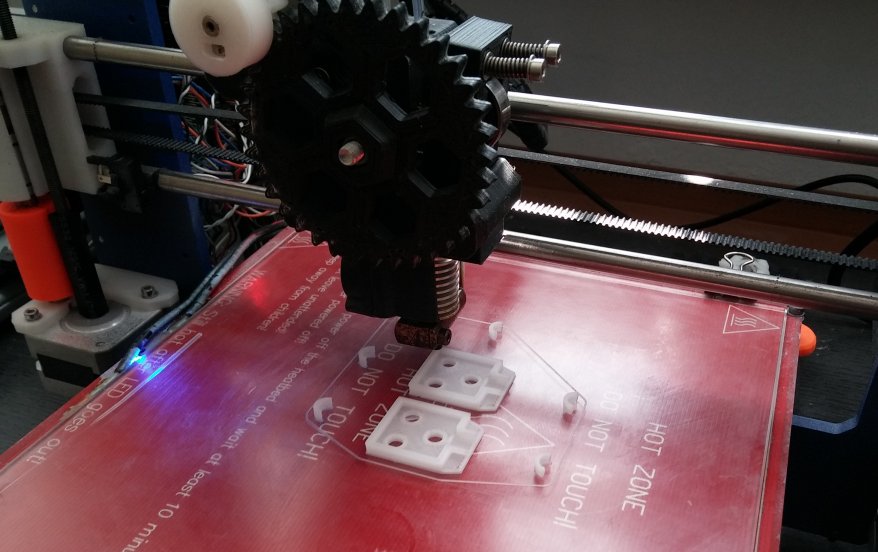

Samotné "semaforky" jsme s kolegem navrhli a následně vytiskli na 3D tiskárně. Poté ještě dobrousit, doladit, acetonem nalepit stínítka LED.
Podstavec je z kusu 5mm železa, do něj je nalepená plastová trubička o vnějším průměru 8mm, které slouží i pro vedení drátků k LED.
Signalizační destičky jsou do semaforků vsazeny, protaženy dráty trubkou a semaforky následně zakryty a zalepeny víkem.

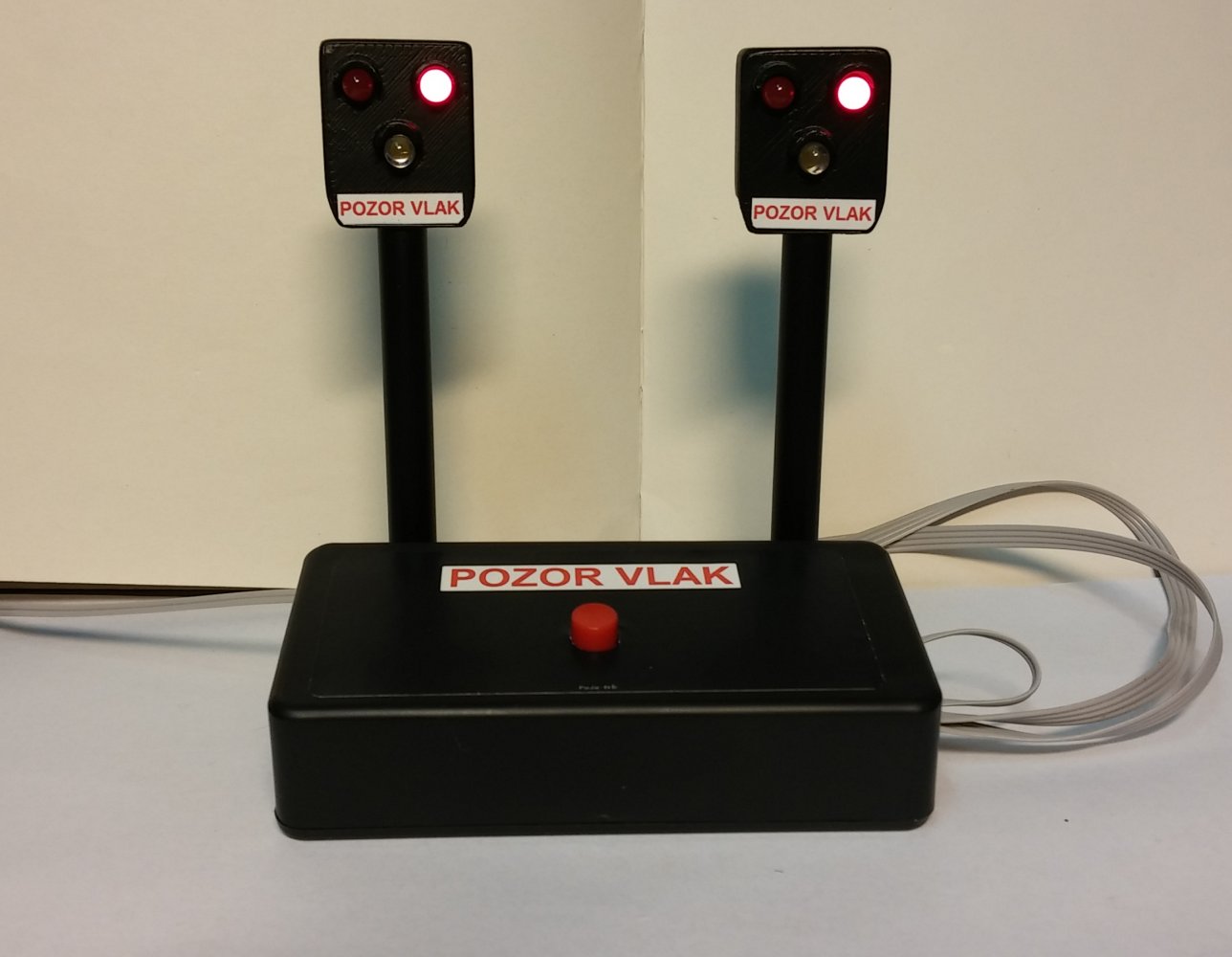

Poté vše stříknuto černým sprejem, nalepit cedulky POZOR VLAK a dárek pro malého železničáře je na světě.

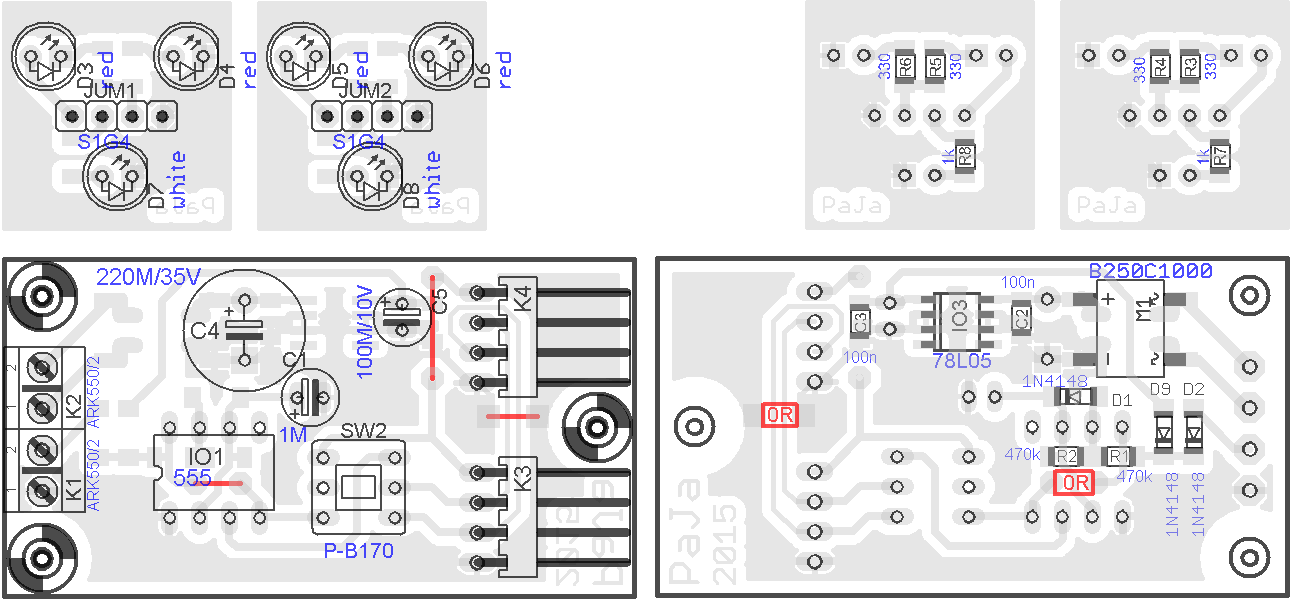

Zde je návrh plošného spoje o rozměrech 54 x 28 mm.
zeleznicni_prejezd_osaz_mini.png, 60kB

Seznam použitých součástek :
R1,R2      - 470k      SMD vel.1206
R3-R6      - 330       SMD vel.1206
R7,R8      - 1k        SMD vel.1206
D1,D2,D9   - 1N4148    SMD
D3-D6      - LED červená 5mm
D7,D8      - LED bílá 5mm
M1         - B250C1000 SMD
C1         - 1M
C2,C3      - 100n      SMD vel.1206
C4         - 220M/35V
C5         - 100M/10V
IO1        - 555
IO3        - 78L05    SO8
SW2        - P-B170
K1,K2      - svorkovnice ARK 550/2
K3,K4      - PSH02-04W + PFH02-04P + piny
Download Download:
Návrh DPS a SCH pro Eagle (od verze 5.6).

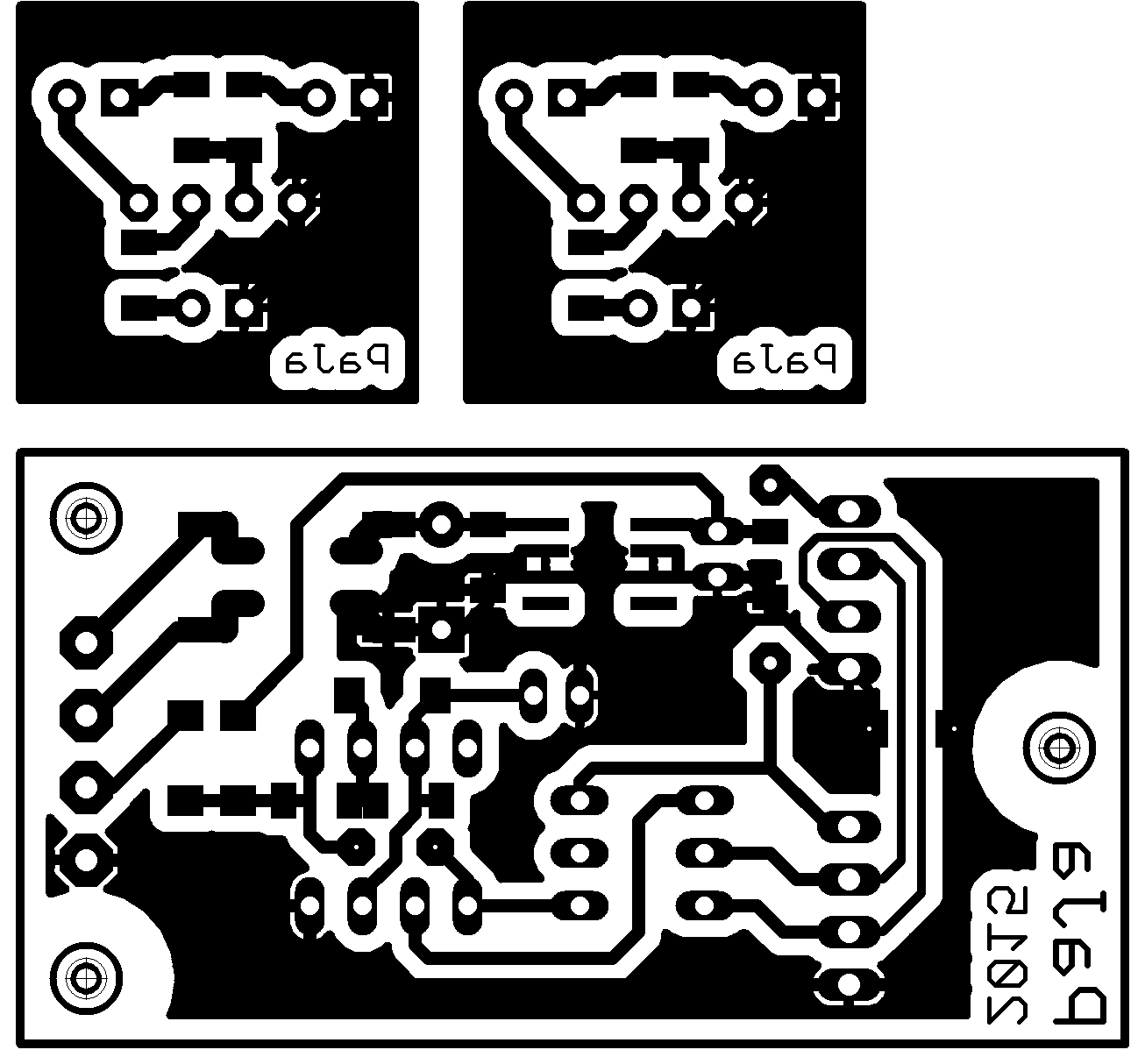

Obrázek pl. spoje PNG v rozlišení 600x600 DPI
štítky na krabičku a POZOR VLAK v rozlišení 300DPI
soubor pro 3D tisk semaforků v gcode



zeleznicni_prejezd_foto_0m.jpg, 8.6kB zeleznicni_prejezd_foto_1m.jpg, 2.2kB zeleznicni_prejezd_foto_2m.jpg, 4.2kB zeleznicni_prejezd_foto_3m.jpg, 3.5kB zeleznicni_prejezd_foto_4m.jpg, 6.1kB zeleznicni_prejezd_3dtiskm.jpg, 9.2kB

Videoukázka blikání v AVI nebo na Youtube



2017 - servo

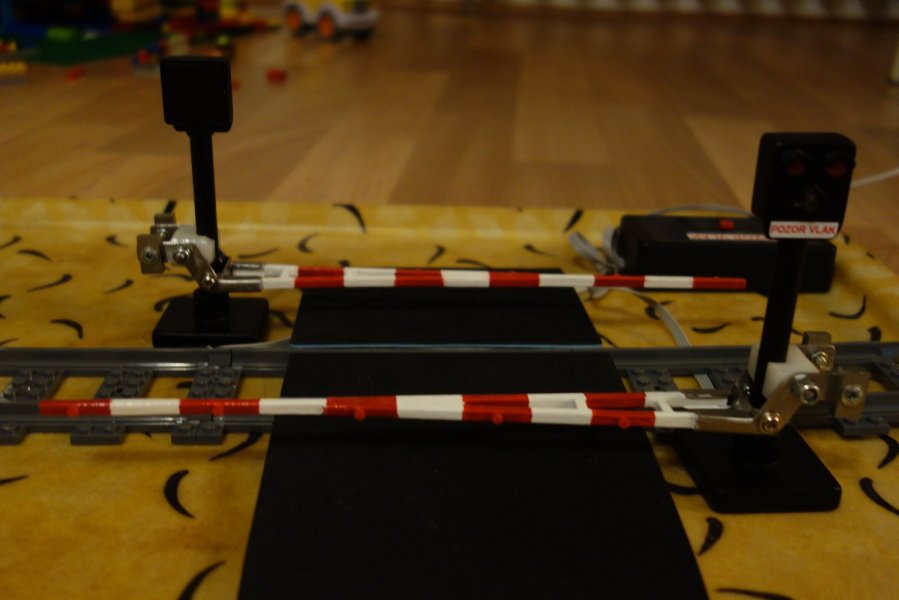

Rok se s rokem sešel a vyvstal požadavek na ovládání závor servomotorky ...
Tentokrát jsem upustil od 555 a dal šanci procesoru ATmega8 - pravda, stačil by menší, ale válel se v šuplíku. A když na něm bylo tolik volných portů, použil jsem 2 na další vstupy Příjezd a Odjezd vlaku. Na tyto jsou napojené jazýčkové relé, schované do kolejiště v dostatečné vzdálenosti od přejezdu. Na vláčku je pak magnet, který svým průjezdem sepne vstup příjez a závory jdou dolů. Naopak sepnutím Odjezdu se závory zvedají.
Zapojení semaforků jsem nechal identické jako u starší verze - lze je přehazovat. Malinko jsem upravil časování pro bílou LED, která má nyní interval svitu asi 0,8s a červené 0,5s.
Pro větší reálnost se před sklopením závor rozblikají červené LED a teprve s asi 1,5s zpožděním jdou závory dolů. Po zvednutí závor je opět prodleva asi 1,5s než začne blikat bílá LED. Mělo by to být věrnější napodobení skutečných semaforů.
Plynulý chod serva se mi nepodařilo nastavit, tak je vidět, že při chodu trošku pocukávají, ale jedou pomaleji.

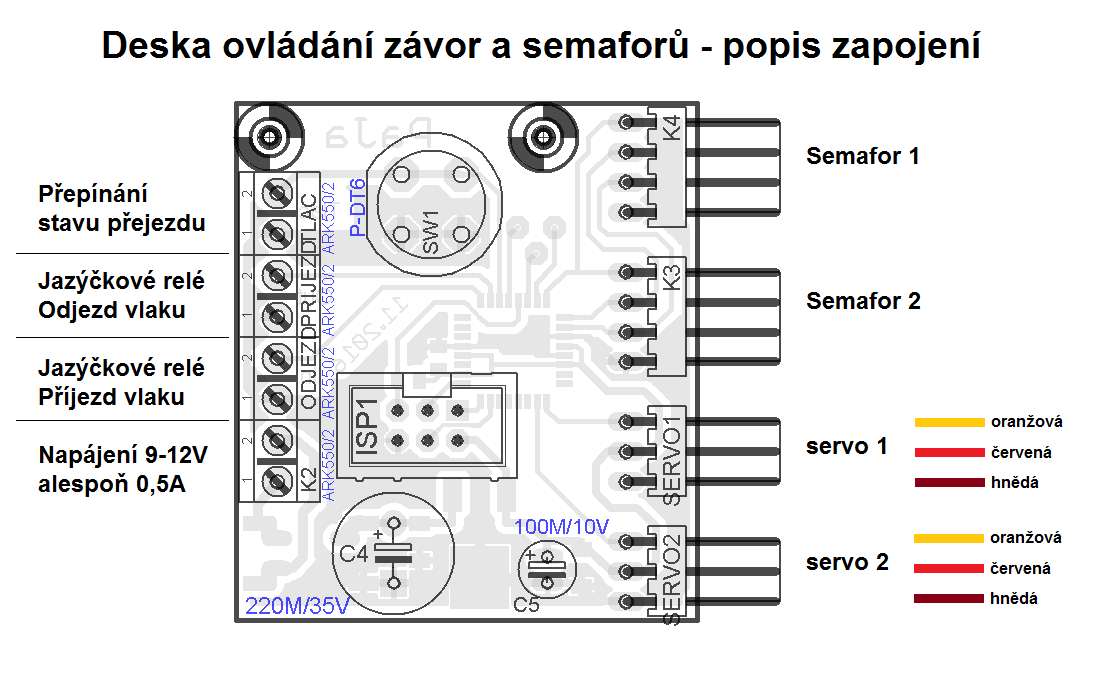

Popis zapojení vodičů na desku

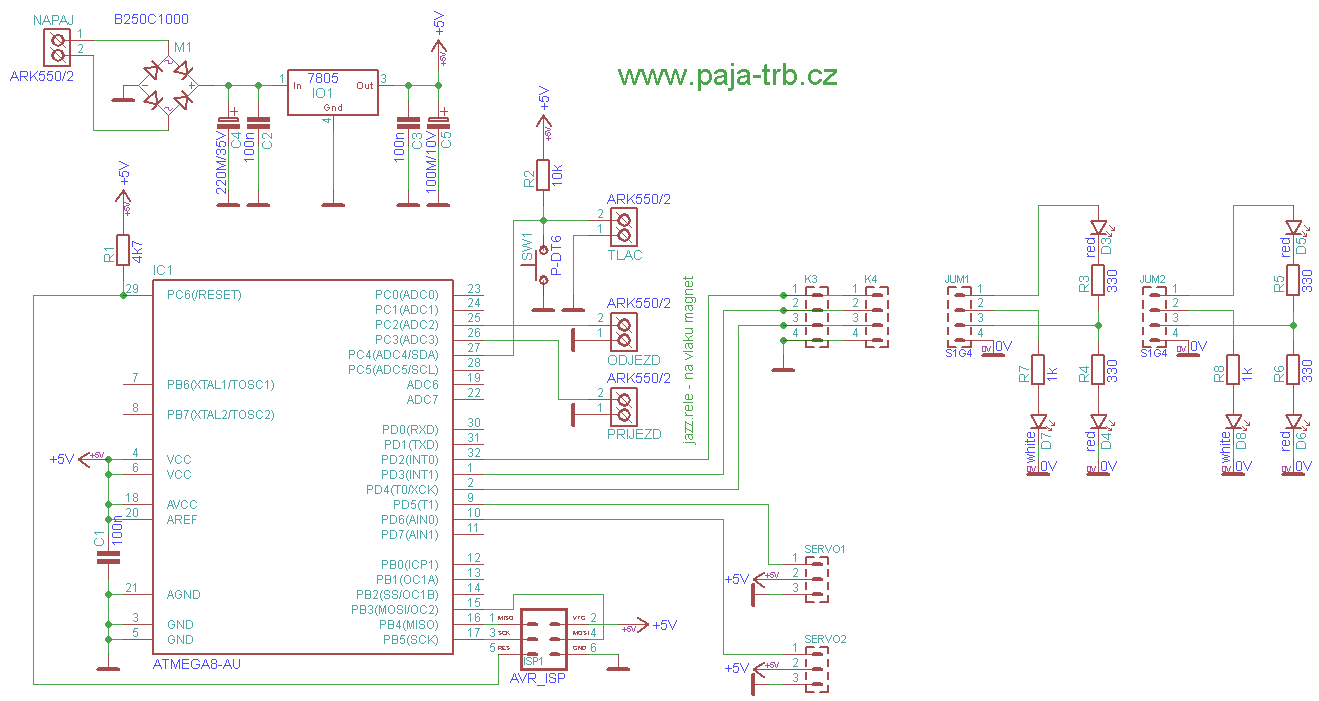

zeleznicni_prejezd_2016_sch_mini.png, 12kB

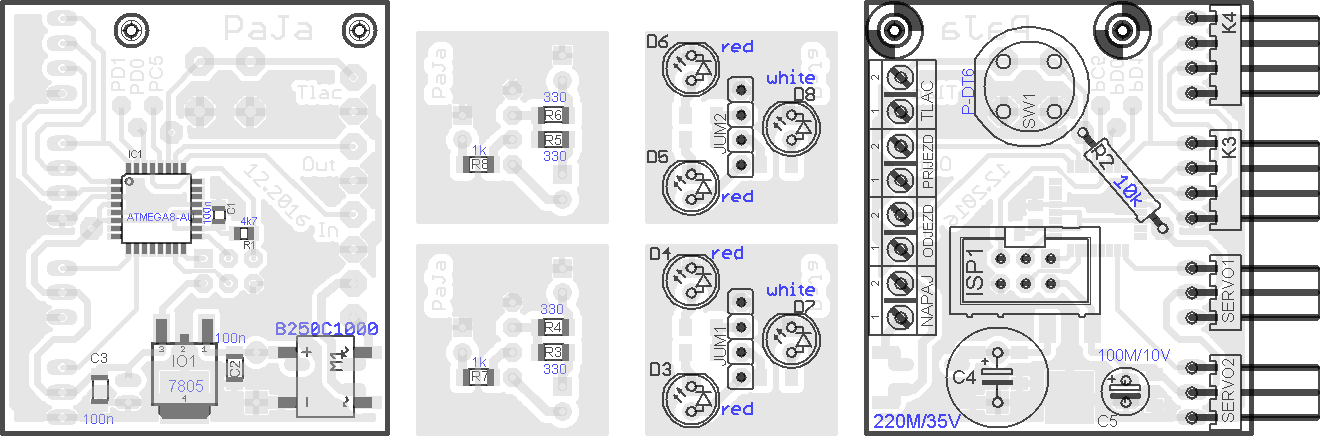

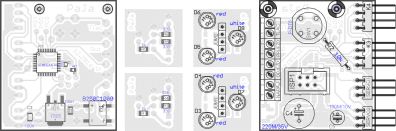

Zde je návrh plošného spoje o rozměrech 40 x 44 mm.
zeleznicni_prejezd_2016_osaz_mini.jpg, 14kB

Seznam použitých součástek :
R1         - 4k7       SMD vel.0805
R2         - 10k
R3-R6      - 330       SMD vel.1206
R7,R8      - 1k        SMD vel.1206
C1         - 100n      SMD vel.0805
C2,C3      - 100n      SMD vel. 1206
C4         - 220M/35V
C5         - 100M/10V
D3-D6      - LED červená 5mm
D7,D8      - LED bílá 5mm
M1         - B250C1000 SMD
IC1        - ATMEGA8-AU
IO1        - 7805      SMD  DPAK
ISP1       - MLW06G
SW1        - P-DT6
K3,K4      - PSH02-04W + PFH02-04P + piny
SERVO1,2   - PSH02-03W        + Mikroservo 9g
NAPAJ, ODJEZD, PRIJEZD, TLAC    - ARK550/2
Download Download:
Návrh DPS a SCH pro Eagle (od verze 5.6).

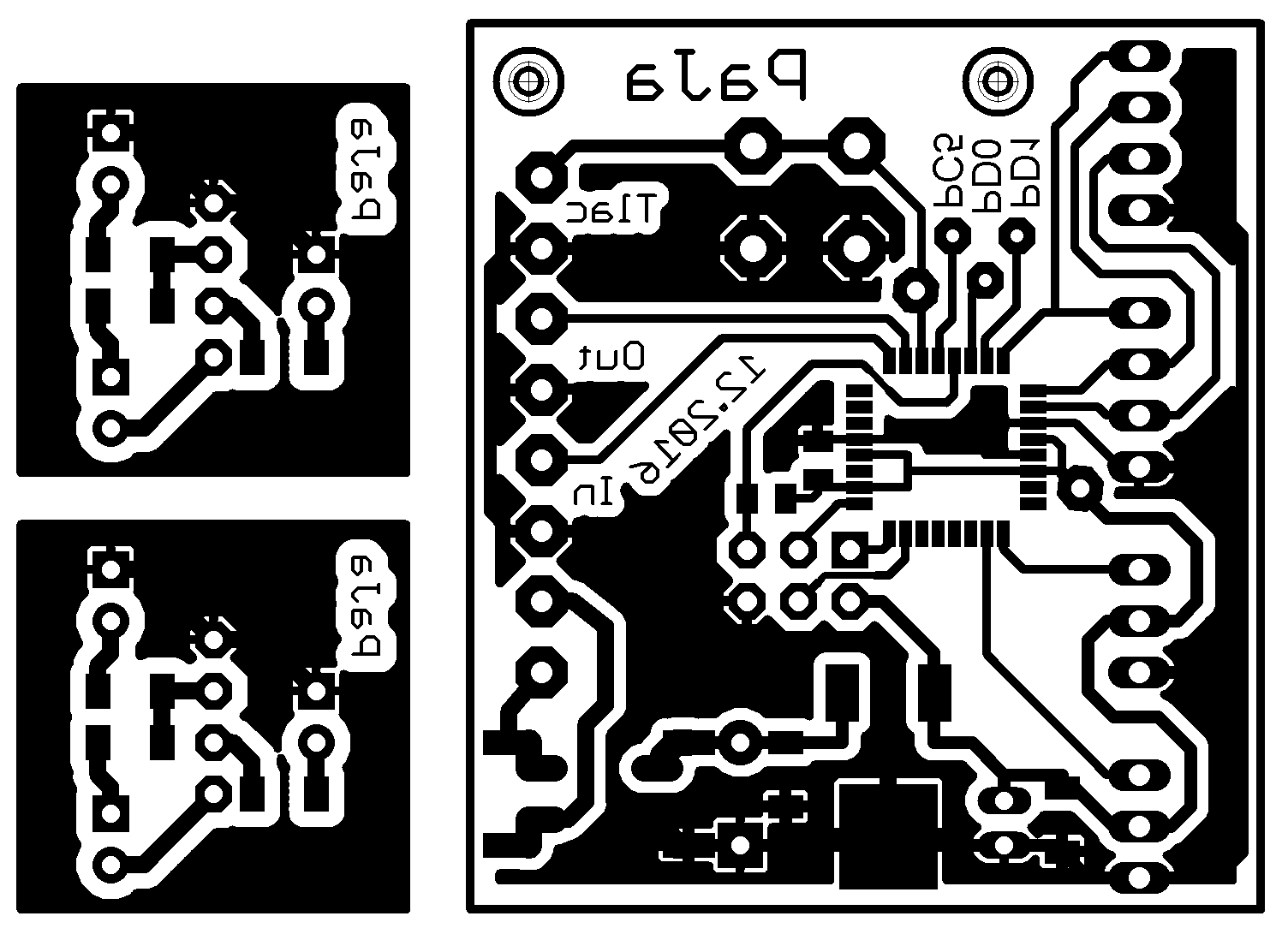

Obrázek pl. spoje PNG v rozlišení 600x600 DPI
Program pro ATmega8 Zdroják z Bascom (BAS, BIN, HEX)
Nastavení Fuses : High=0xE1 Low=0xD9 (int.RC osc 1MHz)

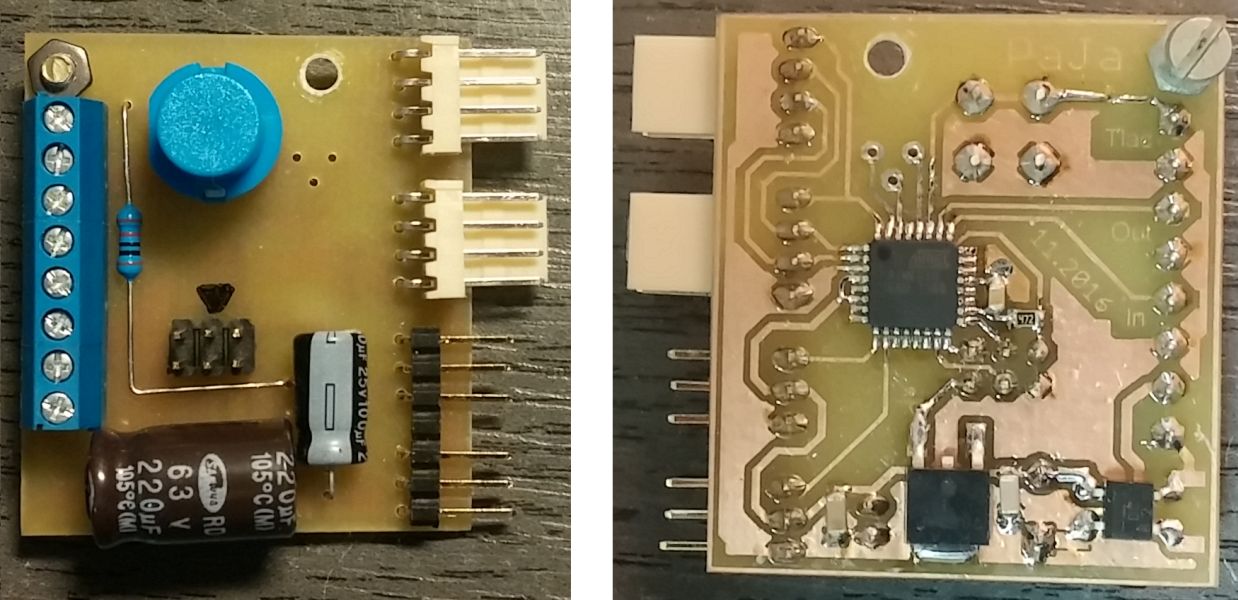

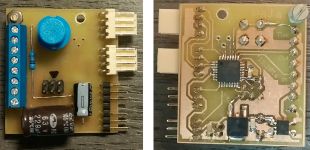

zeleznicni_prejezd_2016_foto_01m.jpg, 13kB
