Tak jsem se po letech práce s elektronikou konečně dopracoval k malému zesilovači. Prvotní impulz byla "koupě" pěkných dřevěných repro bedýnek (4ohm) a pak by nebylo špatné mít malou aparaturu třeba na ozvučení letní terasy.

Při pátrání po nějakém malém, vhodném a jednoduchém zesáku padla nakonec volba na Thalesův projekt Nízkofrekvenční výkonový zesilovač LaDA2075, který jsem postavil ve stereu.
K tomu jsem doplnil modul korekcí a předzesilovače od nalimka33: Projekt "lacných korekcií" s LM833. Kde jsem upravil desku a otočil přehozené poťáky bass a treble.
Aby to bylo čím napájet spáchal jsem symetrický zdroj, do kterého jsem přidal napájení korekcí (+-15V) a modul ochrany repro (zpožděné zapnutí). Inspiraci jsem čerpal z fóra svetelektro.com

Samotný Nízkofrekvenční výkonový zesilovač LaDA2075 zde nemá smysl popisovat. Vše potřebné i s podklady pro výrobu je na svetelktro.com

Zdroj:
Pro mé potřeby (LM1875 a 4ohm repro) jsem pořídil toroidní trafo 2x15V/80VA.
Napájení z trafa je usměrněno, vyfiltrováno a přes pojistky vyvedeno na svorkovnice pro připojení modulů zesilovače LaDA.
Z filtrace je napojen zdroj +-15V (složený z LM317 a LM337) pro napájení korekcí. Na desku zdroje jsem integroval ještě modul ochran repro (relé se zpožděním sepne výstup na repro). K tomu jsou připojeny i indikační LED, zelená jako indikace napájení a červená indikace ochran repro (LED musí být na 2mA). Po zapnutí zdroje se rozsvítí zelená (přes D1, R2) + červená (přes cívku relé a RLED). Jakmile se zpožděním sepne relé v modulu ochran, červená LED zhasne a zůstane svíti pouze zelená.

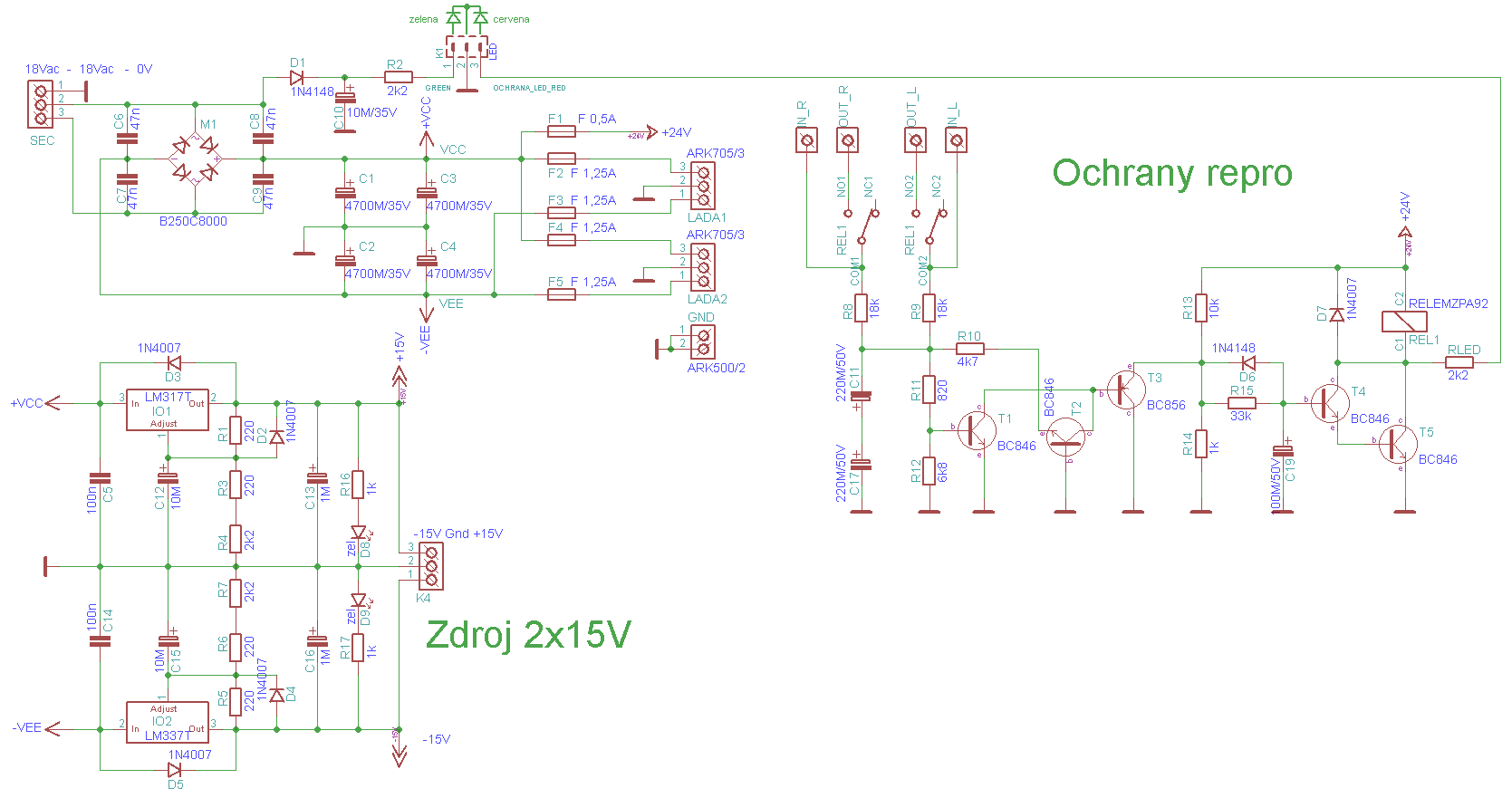

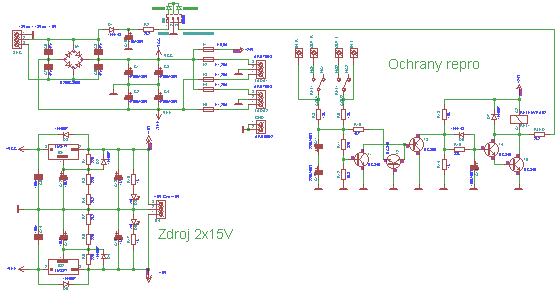

zesilovac_lada2075_zdroj_sch_mini.png, 10kB

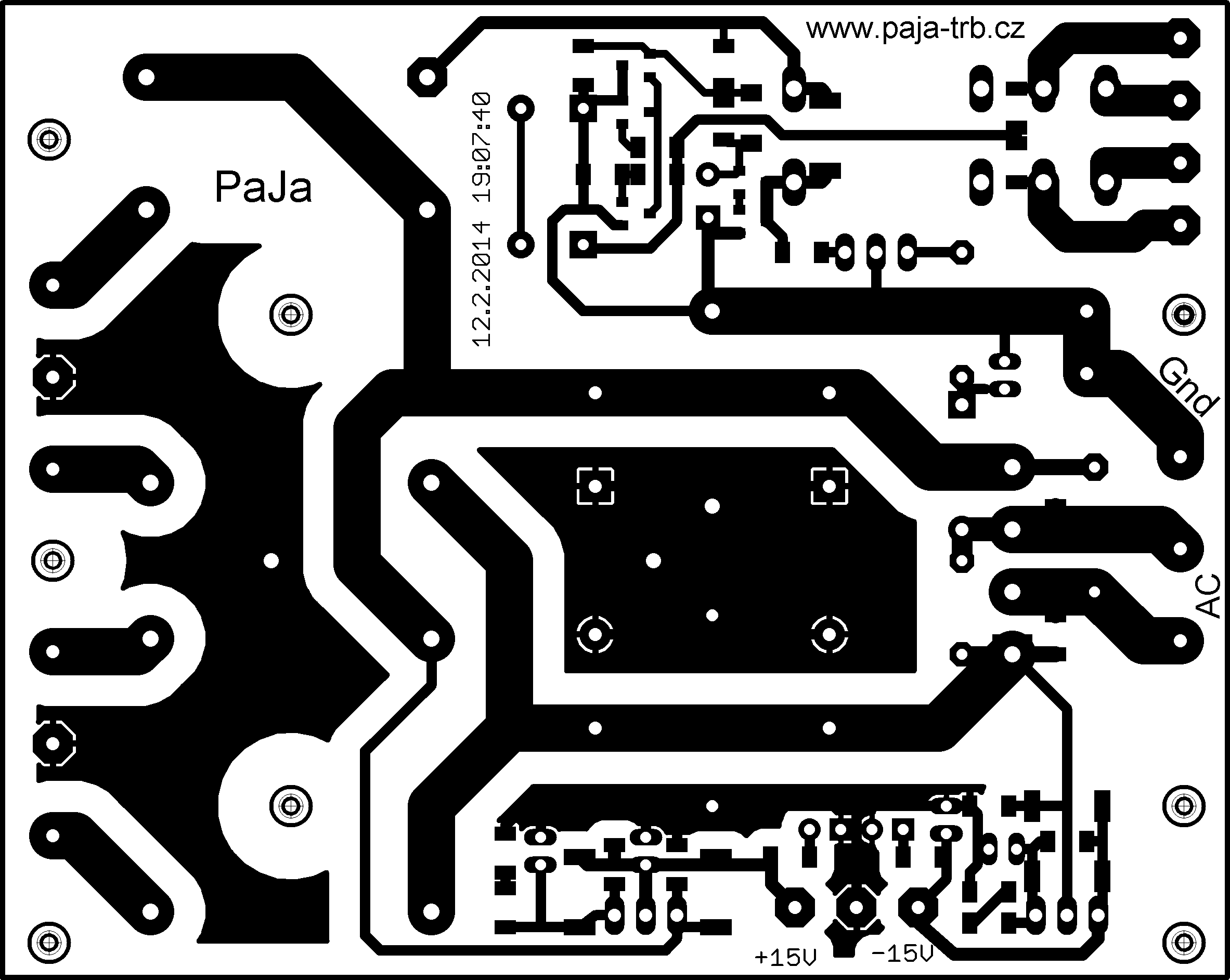

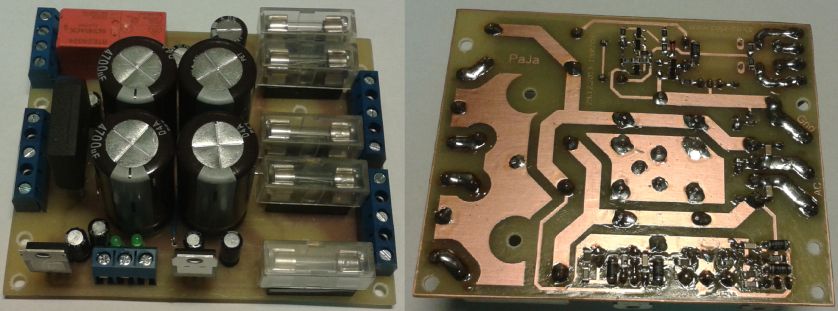

Zde je návrh plošného spoje zdroje o rozměrech 100 x 80 mm.

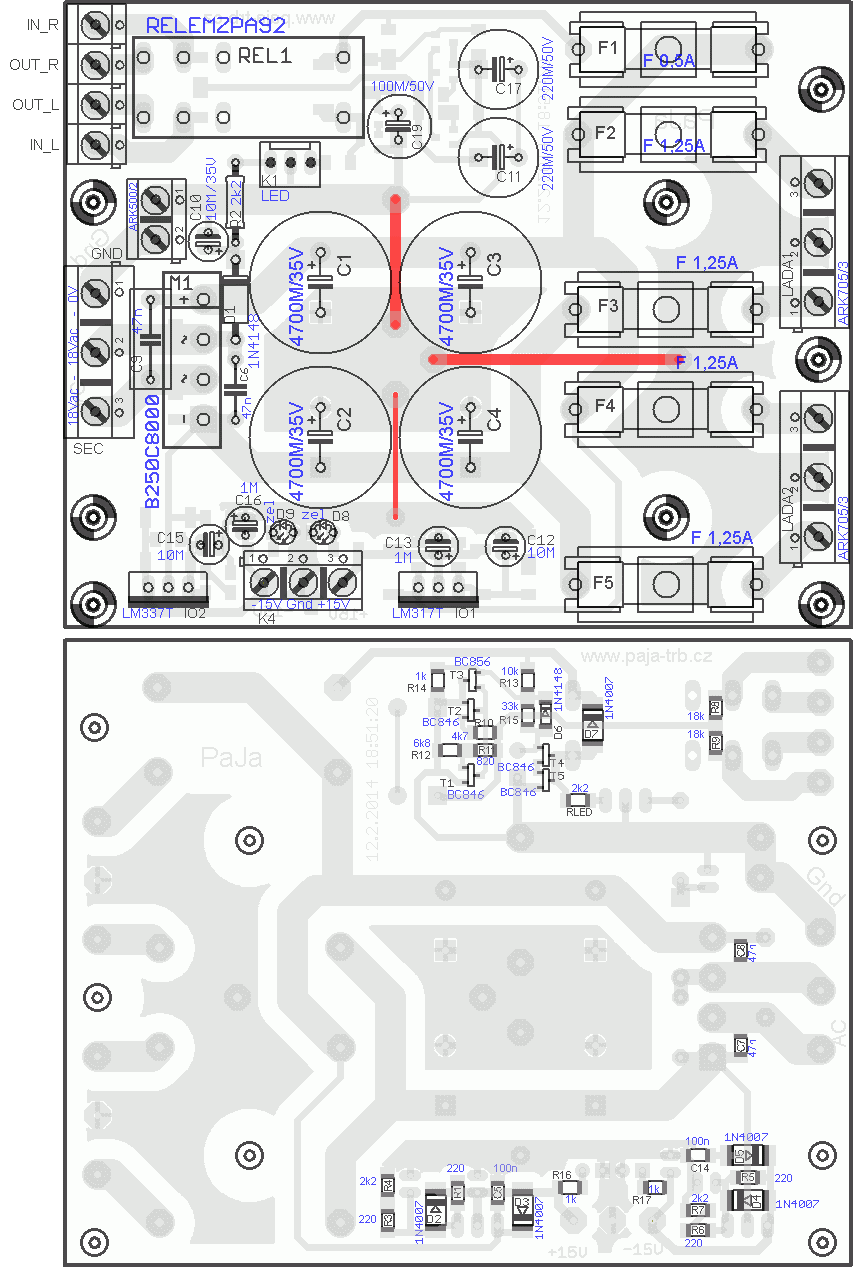

zesilovac_lada2075_zdroj_osaz_mini.png, 10kB
Seznam použitých součástek na zdroj, zdroj+-15V, ochran repro:
R1,3,5,6   - 220         SMD vel.1206
R2         - 2k2
R4,R7,Rled - 2k2         SMD vel.1206
R8,R9      - 18k         SMD vel.1206
R10        - 4k7         SMD vel.1206
R11        - 820         SMD vel.1206
R12        - 6k8         SMD vel.1206
R13        - 10k         SMD vel.1206
R14,16,17  - 1k          SMD vel.1206
R15        - 33k         SMD vel.1206
C1-C4      - 4700M/35V
C5,C14     - 100n        SMD vel.1206
C6,C9      - 47n
C7,C8      - 47n         SMD vel. 1206
C10        - 10M/35V
C11,C17    - 220M/50V
C12,C15    - 10M
C13,C16    - 1M
C19        - 100M/50V
D1         - 1N4148
D2-D5,D7   - 1N4007      SMD SM-1
D6         - 1N4148      SMD SOD-80
D8,D9      - LED zel 3mm
M1         - B250C8000
F1-F5      - pouzdro KS20
IO1        - LM317T
IO2        - LM337T
T1,2,4,5   - BC846       SMD SOT-23
T3         - BC856       SMD SOT-23
GND        - ARK500/2
IN_L,OUT_L - ARK500/2
IN_R,OUT_R - ARK500/2
K4         - ARK500/3
K1         - PSH02-03P + protikus + LED dvojbarevná (červená-zelená spol. katoda)
LADA1,2    - ARK705/3
SEC        - ARK705/3
REL1       - rele 24V dc, 2x přepínací kontakt, (např.: RTE24024 (TME)
transformátor 2x15V/80VA (např.: TALEMA 55131-P1S2)
LED        - červená a zelená - 2mA
Download Download:
Návrh DPS a SCH zdroje pro Eagle (od verze 5.6).
Obrázek pl. spoje zdroje v PNG v rozlišení 600x600 DPI



Korekce:
Jak jsem již psal, korekce jsem postavil podle uživatele nalimko33 z fóra svetelektro.com.
Jeho návrh jsem trošku upravil, zmenšil rozteč odporů na 7,5mm, porovnal součástky a hlavně otočil potenciometry Bass a Treble (v původním návrhu fungovali obráceně).
DPS je navržená jako jednostranná s několika drátovými propojkami.

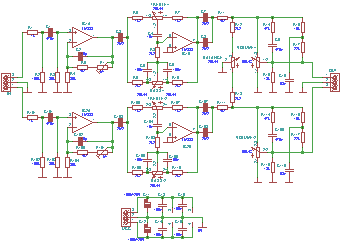

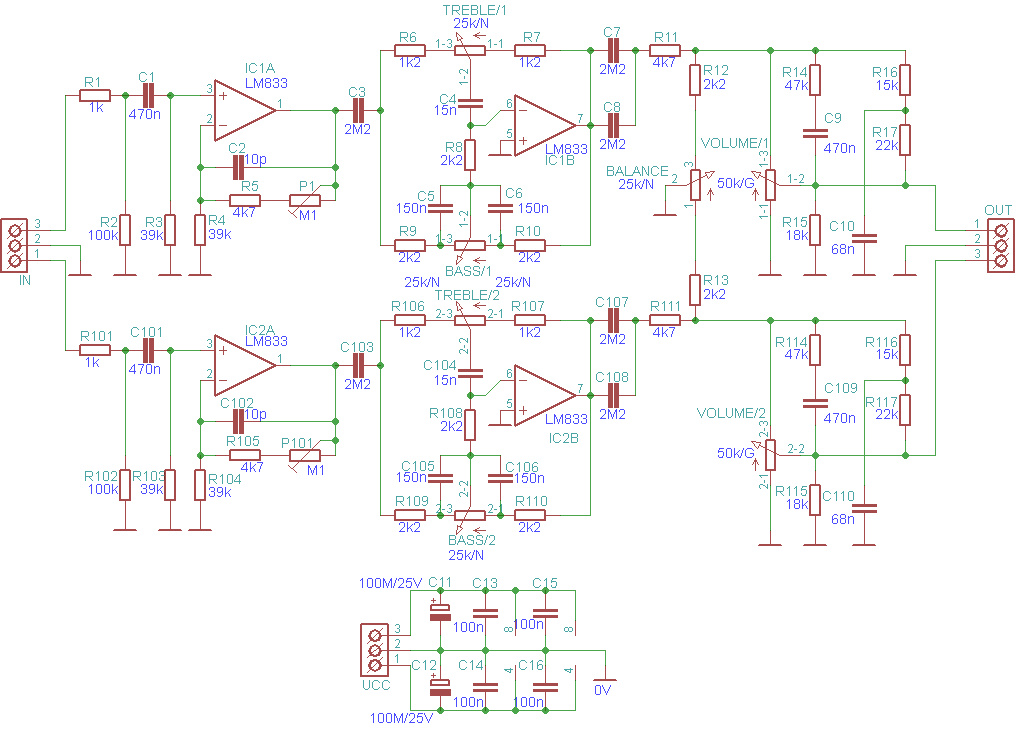

zdroj_lada2075_korekce_sch_mini.png, 7,4kB

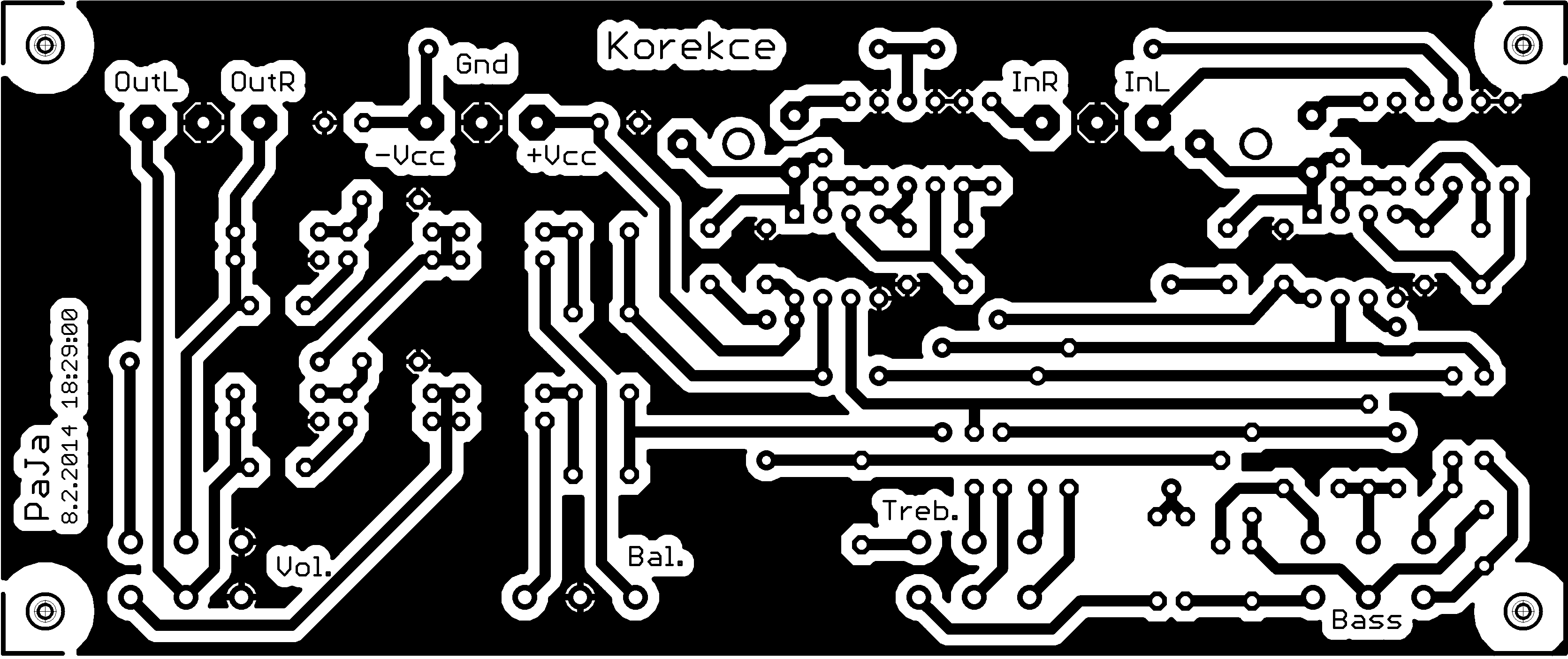

Zde je návrh plošného spoje korekcí o rozměrech 141 x 59 mm.

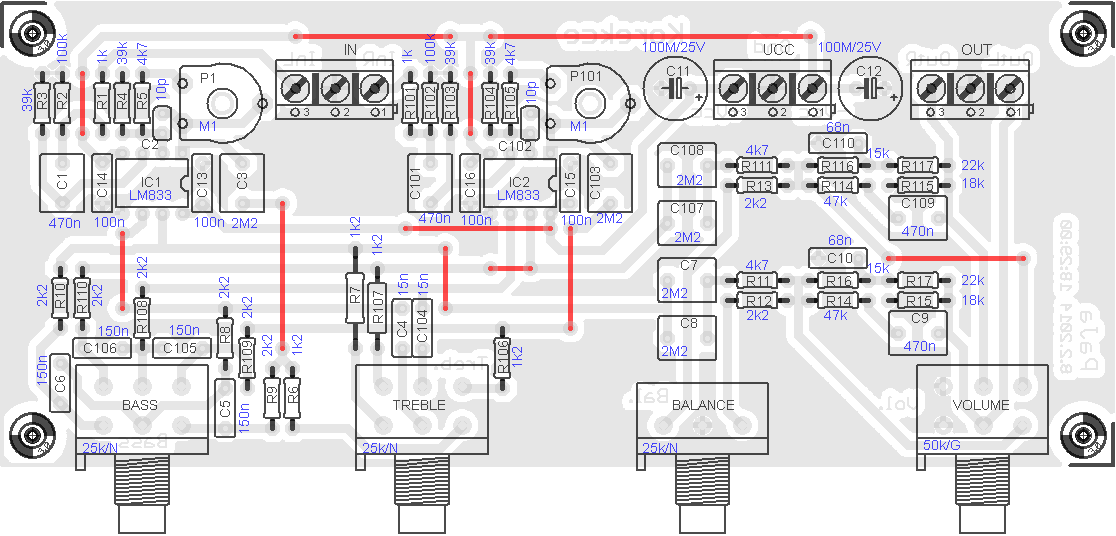

zdroj_lada2075_korekce_osaz_mini.png, 34kB
Seznam použitých součástek korekcí:
C1,C9,101,109      - 470n           C050-055X075
C2,102             - 10p            C025-024X044
C3,7,8,103,107,108 - 2M2            C050-055X075
C4,104             - 15n            C050-025X075
C5,6,105,106       - 150n           C050-025X075
C10,110            - 68n            C050-025X075
C11,12             - 100M/25V
C13-16             - 100n           C050-025X075
IC1,2              - LM833
P1,101             - 100k           PT10V
R1,101             - 1k
R2,102             - 100k
R3,4,103,104       - 39k
R5,11,105,111      - 4k7
R6,7,106,107       - 1k2
R8-10,12,13,108-110- 2k2
R14,114            - 47k
R15,115            - 18k
R16,116            - 15k
R17,117            - 22k
BALANCE            - 25k/N          PC1621
BASS               - 25k/N          PC1622 stereo
TREBLE             - 25k/N          PC1622 stereo
VOLUME             - 50k/G          PC1622 stereo
IN,OUT,UCC         - ARK500/3
Download Download:
Návrh DPS a SCH korekcí pro Eagle (od verze 5.6).
Obrázek pl. spoje korekcí v PNG v rozlišení 600x600 DPI



Konstrukce:

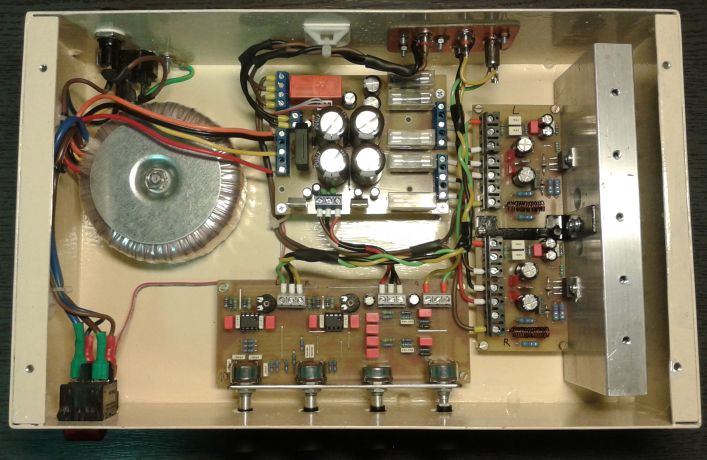

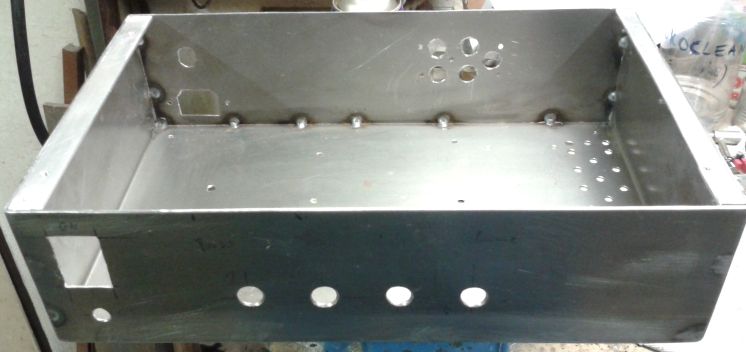

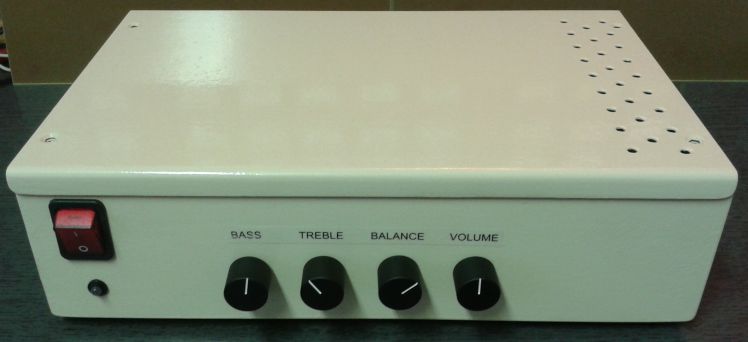

Vše jsem umístil do krabice "co-dům-dal" (rozměry 32x20x7cm). Zesilovač by si zasloužil větší chladič, než je na fotkách.

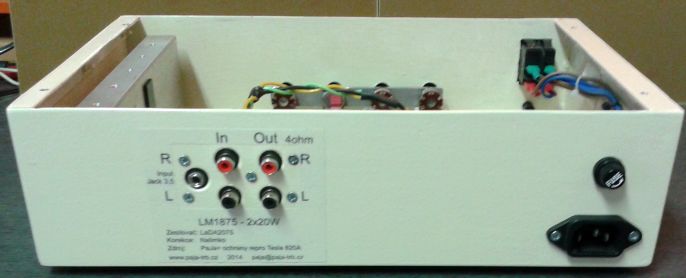

Napájení 230V je vedené přes pojistku na síťový vypínač, poté na trafo. Plechová krabice je spojená s PE vodičem. Proto bylo třeba vstupní/výstupní CINCH svorky umístit na kousek kuprexidu a odizolovat tak Gnd zesilovače od plechové krabice, tedy PE vodiče ze zásuvky.

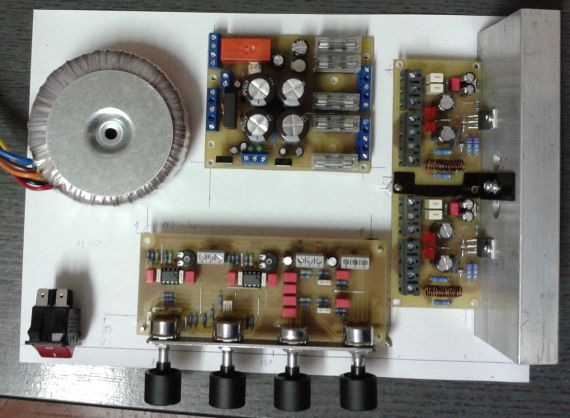

zesilovac_lada2075_foto_5.jpg, 53kB zesilovac_lada2075_foto_6.jpg, 25kB zesilovac_lada2075_foto_3.jpg, 43kB zesilovac_lada2075_foto_1.jpg, 66kB zesilovac_lada2075_foto_2.jpg, 22kB zesilovac_lada2075_foto_7.jpg, 23kB zesilovac_lada2075_foto_4.jpg, 31kB


PaJa © PaJa-trb 2014- E-mail
