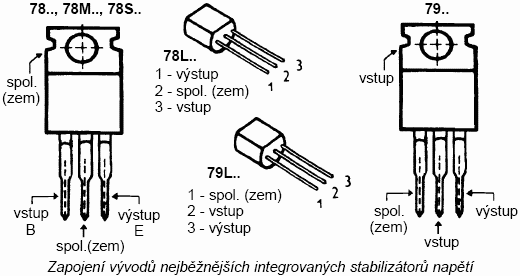

Typ Vývody
1 2 3 4
78.., 78S.., 78T.. TO-220 vstup společná
elektroda		 výstup společná
elektroda
78L.. TO-92 výstup společná
elektroda		 vstup
79.. TO-220 společná
elektroda		 vstup výstup vstup
79L.. TO-92 společná
elektroda		 vstup výstup
LM317LZ TO-92 nastavení
(spol. elektroda)		 výstup vstup
LM317T TO-220 nastavení
(spol. elektroda)		 výstup vstup výstup
LM350T
LM317K TO-3 vstup nastavení
(spol. elektroda)		 výstup
LM338K
LM337T TO-220 nastavení
(spol. elektroda)		 vstup výstup vstup
LM337K TO-3 výstup nastavení
(spol. elektroda)		 vstup

   Zdroj : www.EZK.cz

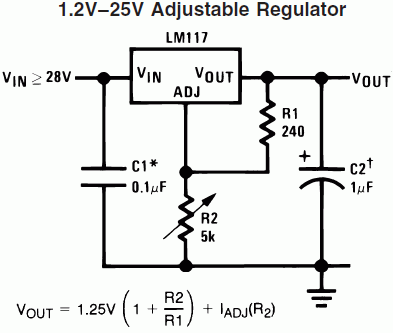

Výpočet hodnoty rezistorů v zapojení s LM317
R1 = [ohm] R2 = [ohm] Výstupní napětí = [V]
