Po neustálém natáčení lampičky blíže k vrtačce jsem se jednou konečně dokopal k vytvoření osvětlení vrtačky na DPS.

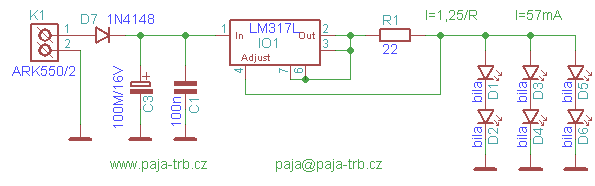

Zapojení je triviální, jedná se o 6 bílých LED, které napájím proudovým zdrojem, vytvořeným LM317 a R1. Proud je nastavený na 57mA, tj. 19mA na jednu větev LED. Proudový zdroj byl zvolen také protože napájení vrtačky nemá konstatní napětí a reguluji jej v rozmezí asi 10-15V.
Osvětlení je napojené na přívodní kabel k vrtačce, pro jistotu jsem dal do série ještě diodu D7, kdyby se podařilo vrtačku přepólovat.

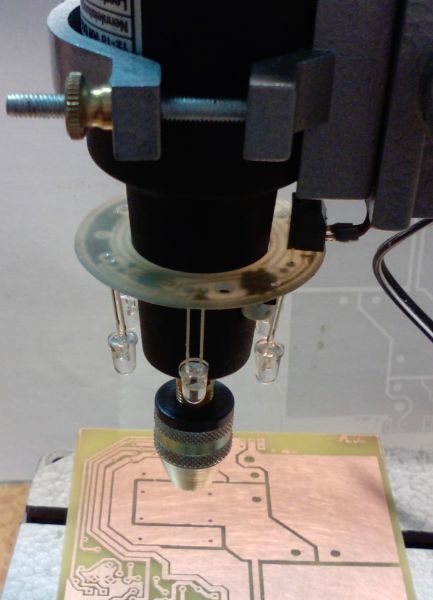

Po mechanické stránce je nejtěžší úkol vyrobit DPS, já jsem využil kruhové pilky, vyvrtal si tak obě kružnice a zbytek dopiloval. Případně by se dal vnitřní kruh postupně odvrtat, venkovní ostřihnout a celé to dopilovat.

osvetleni_vrtacky_schema

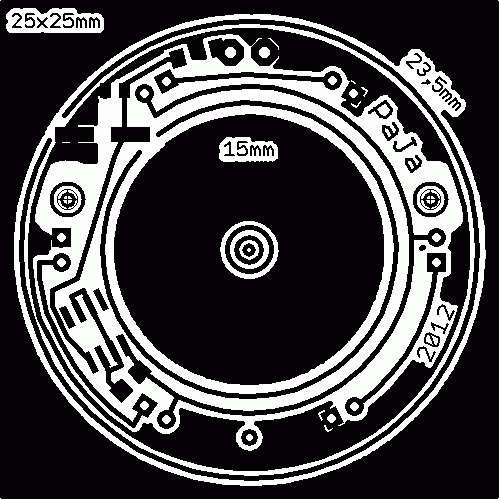

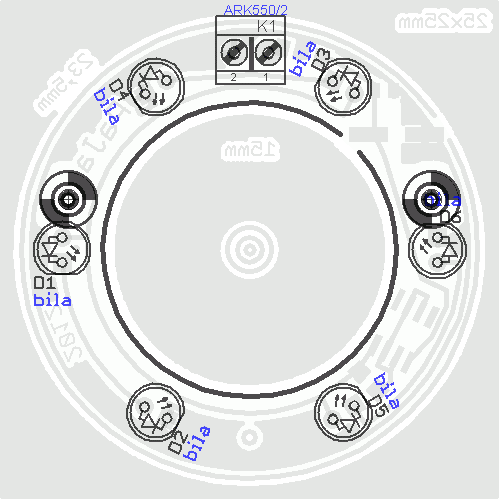

Zde je návrh plošného spoje o rozměrech 51 x 51 mm.

Seznam použitých součástek :

R1     - 22         SMD vel. 1206 (popř. 0805)
C1     - 100n       SMD vel. 0805
C3     - 100M/16V   SMD-D
D1-6   - LED 5mm - bílá
D7     - 1N4148     SMD SOD-80
IO1    - LM317      SMD SO08
K1     - AKR550/2 svorkovnice

Download:
Návrh DPS a SCH pro Eagle (od verze 5.6).
Obrázek pl. spoje PNG v rozlišení 600x600 DPI

Dostal jsem tip na další proudový zdroj se stabilizátorem. Tento prý udržuje opravdu konstantní proud.
Zatím jsem se však nedostal k tomu, abych ho otestovat v praxi.
proudovy_zdroj
