Čím víc člověk pracuje s 3D tiskárnou a vymejší si různé ptákovinky a komplikace, nastane potřeba střídat různé filamenty, druhy nebo jen barvy. A na toto není originální průšův držák vůbec vhodný. Nehledě na zátěž rámu tiskárny. I když jsem si udělal nové držáky filametu, kde je obsluha mnohem snadnější a výměna blesková, pořád to není ono. Zvláště při výměně velké cívky za malou nebo naopak - je potřeba posunout držák.

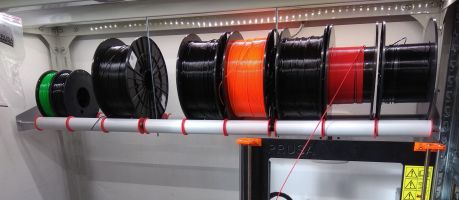

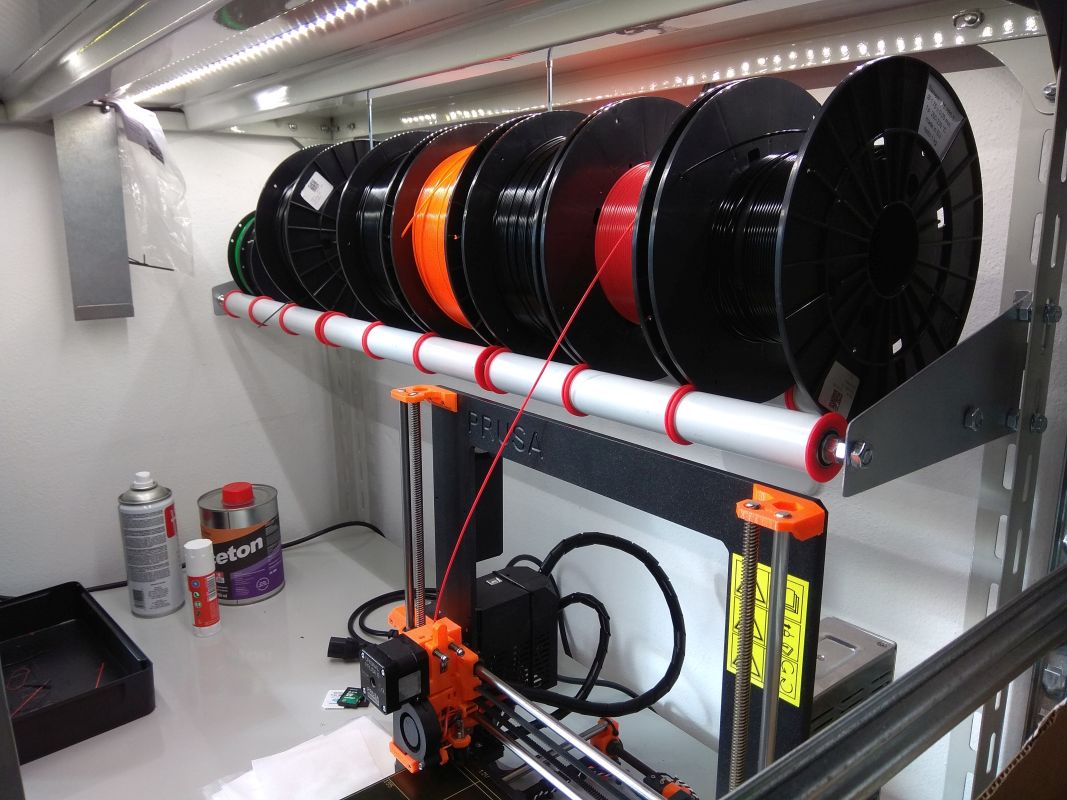

Nakonec jsem sestrojil "menší" držák s rolnami pro odvíjení 9 velkých cívek. A tuto sestavu zabudoval do regálu, kde je připravené místo pro novou tiskárnu Prusa MK3 a multicolor.

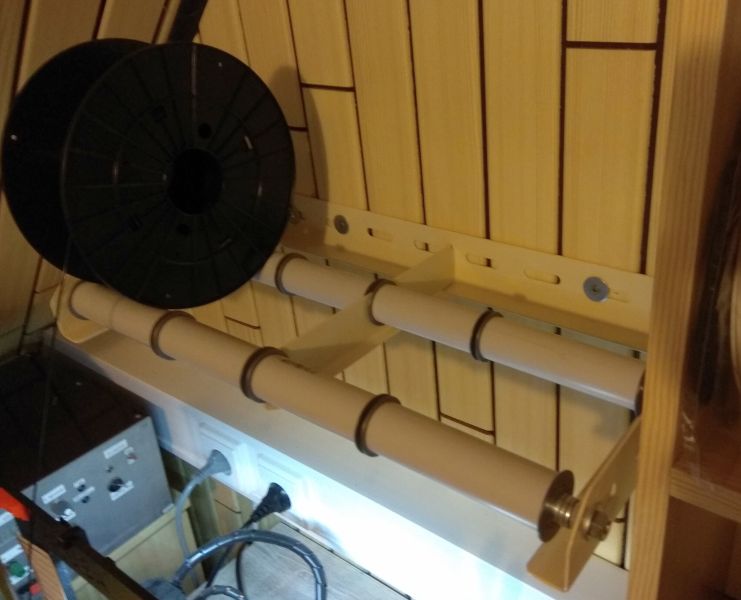

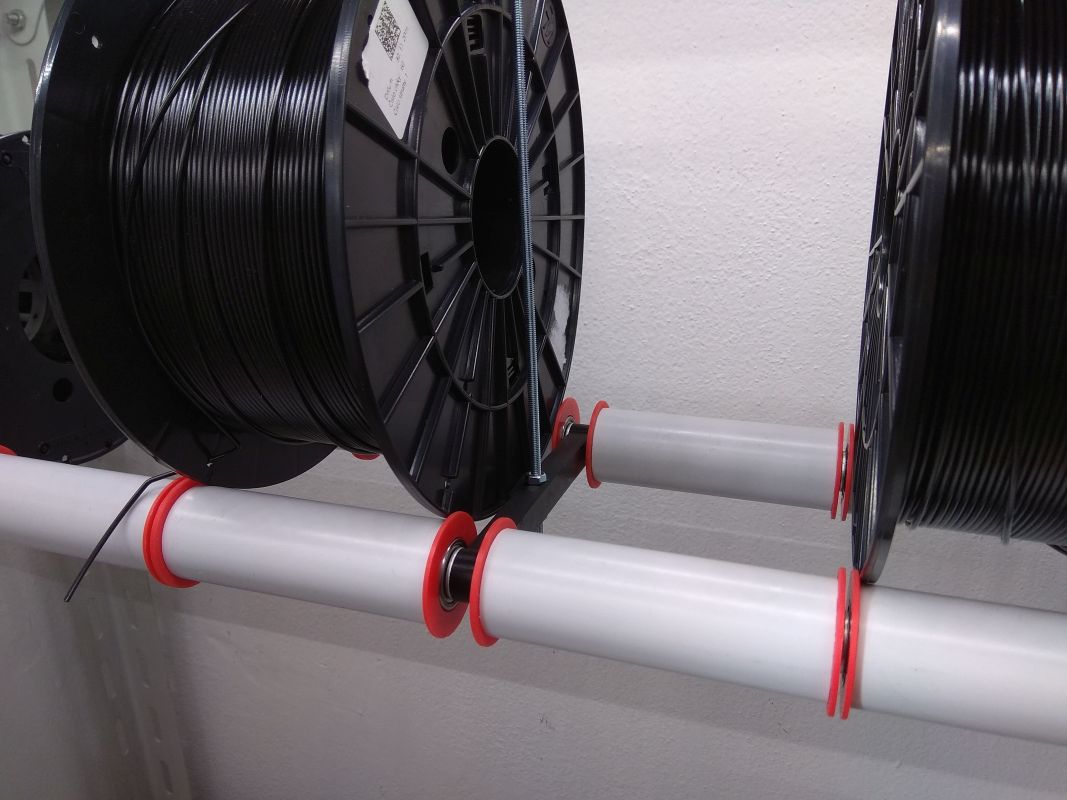

Základ tvoří dvě metrové závitové tyče M8, na kterých jsou nasunuté rolny z plastové trubky s hrdlem TG1232B (průměr venek 32mm, vnitřek 29mm). Trubka je nařezená na délku 95mm a z každé strany je nasazený vytištěný kroužek osazeným ložiskem 608 (průměr 22mm, vnitřní 8mm, tloušťka 7mm). Rolny jsou nasunuty na závitové tyči a mezi nimi je plochá podložka.

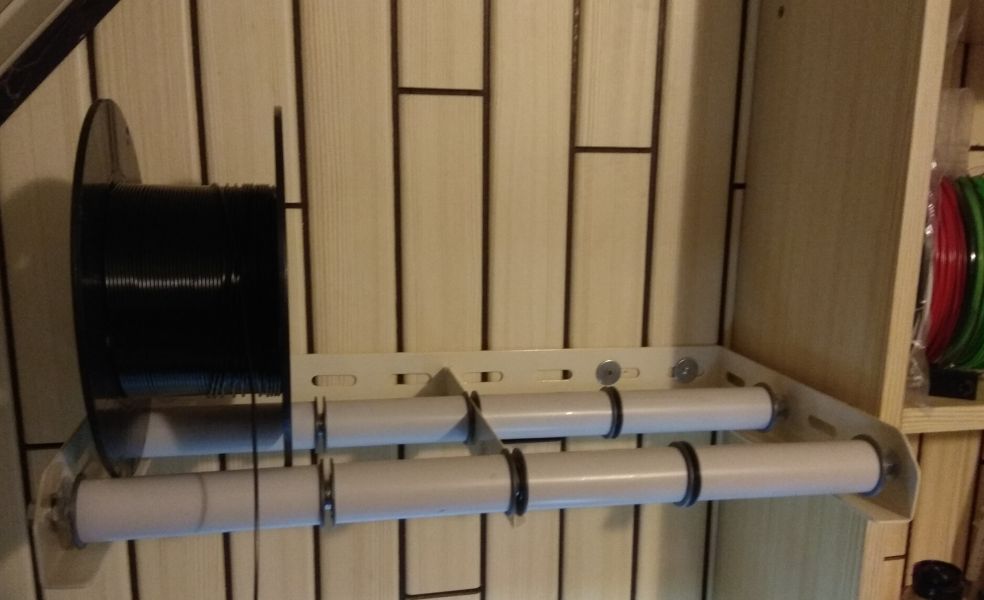

Jelikož by se závitovky prohýbaly, vytiskl jsem ještě vzpěry, které jsou přes závitovku M4 ukotveny do horní poličky. Vzpěry mám umístěné vždy po třech rolnách a jsou navržené na rozteč 120mm závitovek M8.
Kroužky jsem tiskl z PLA, výška vrstvy 0.15mm, tryska 0.4mm


filament_rolny filament_rolny filament_rolny

Download Download:
Soubory pro tisk 123dx, stl
